温馨提醒：图片仅供参考，商品以实物为准

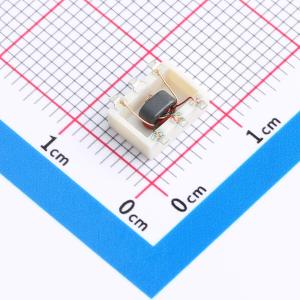

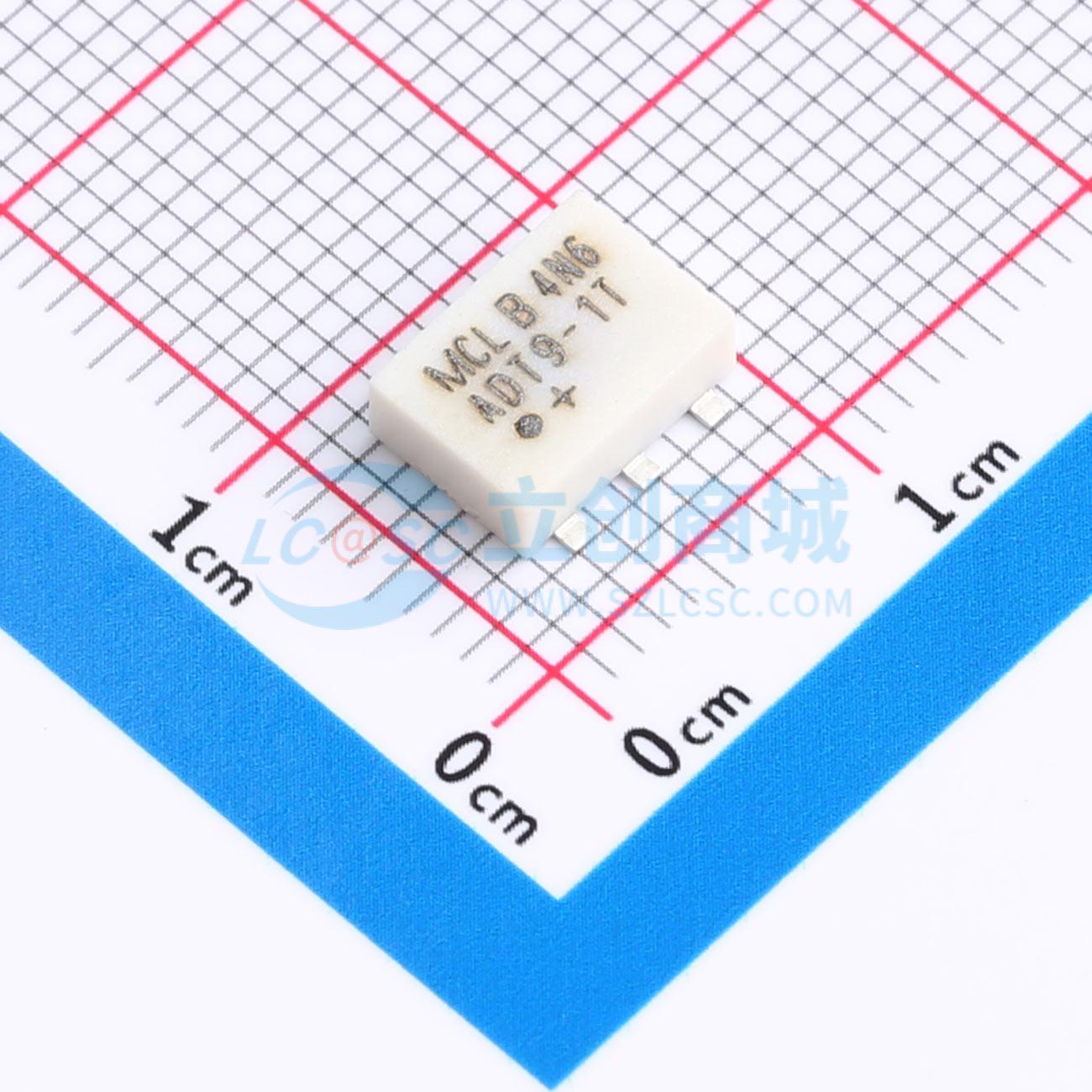

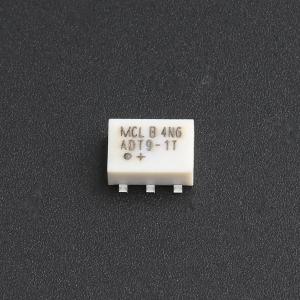

ADT9-1T+
贴片式射频变压器，50Ω，1至250 MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 用于射频应用的表面贴装变压器，支持1到250 MHz的频率范围，具有良好的回波损耗和幅度不平衡性能。
- 品牌名称
- Mini-Circuits
- 商品型号
- ADT9-1T+
- 商品编号
- C3305200
- 商品封装
- SMD-6P,7.9x5.6mm
- 包装方式
- 编带
- 商品毛重
- 0.56克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率 | 1MHz~250MHz | |
| 阻抗比-不平衡/平衡 | 1:9 | |
| 插入损耗(最大值) | 1.32dB | |
| 相位差 | 1° | |
| 幅度差(最大值) | 0.2dB |
| 属性 | 参数值 | |
|---|---|---|
| 回波损耗(最小值) | 13dB | |
| 工作温度 | -20℃~+85℃ | |
| 长度 | 7.87mm | |
| 宽度 | 5.59mm | |
| 高度 | 2.84mm |
商品特性
- 良好的回波损耗，在1 dB带宽内典型值为13 dB
- 出色的幅度不平衡度，在1 dB带宽内典型值为0.05 dB；相位不平衡度，在1 dB带宽内典型值为1°
- 可水洗
- 受美国专利6,133,525保护
应用领域
- 阻抗匹配
- 巴伦
