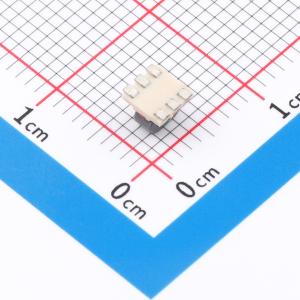

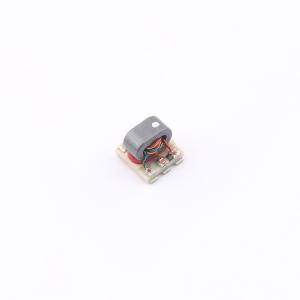

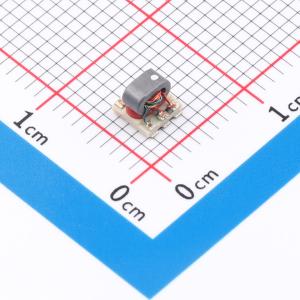

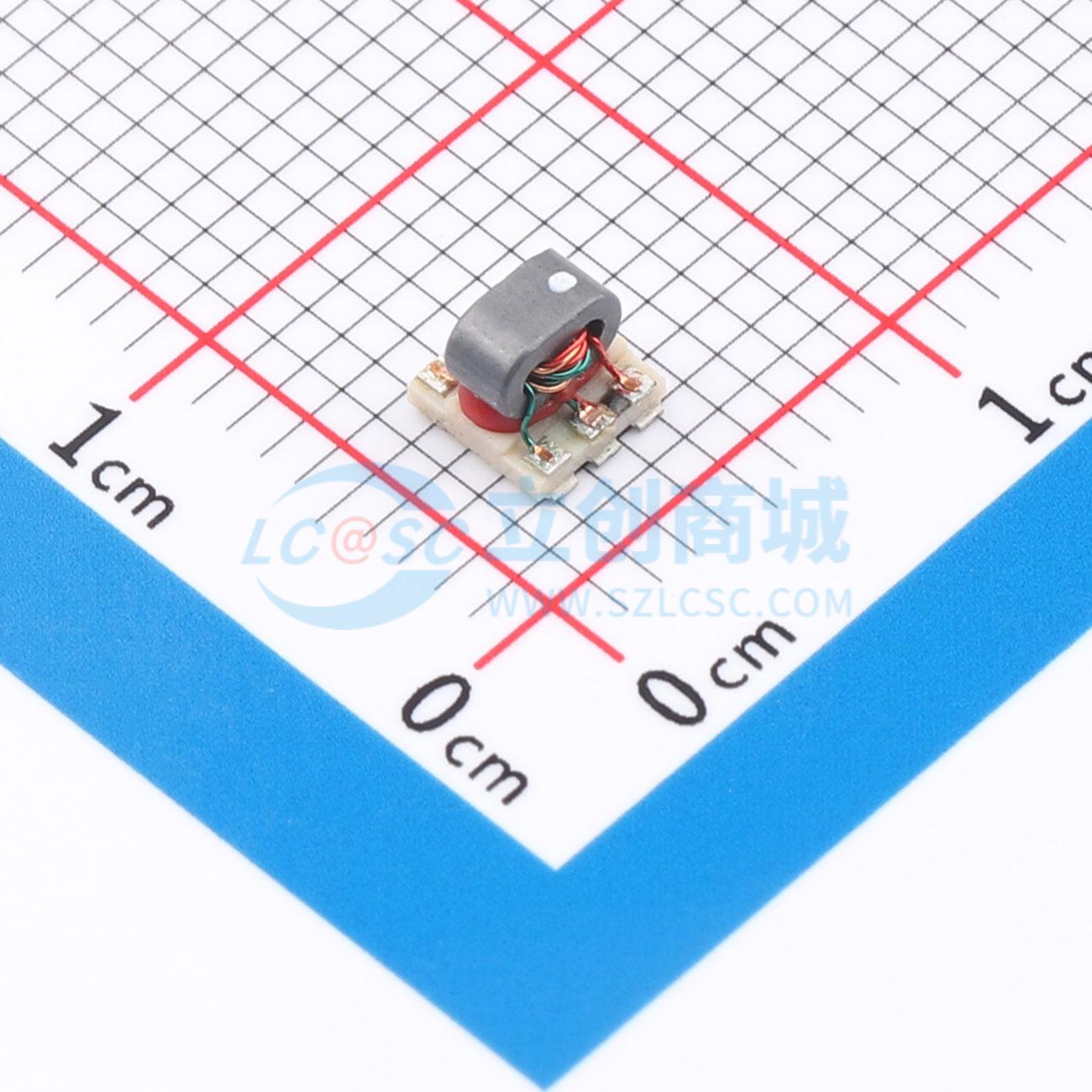

TCM4-14+
表面贴装RF变压器，50Ω，200至1400 MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TCM4-14+ 是一款宽频带射频变压器，适用于200到1400 MHz的频率范围，具有良好的回波损耗和阻抗匹配功能。
- 品牌名称
- Mini-Circuits
- 商品型号
- TCM4-14+
- 商品编号
- C3305172
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率 | 200MHz~1.4GHz | |
| 阻抗比-不平衡/平衡 | 1:4 | |
| 插入损耗(最大值) | 3dB | |
| 回波损耗(最小值) | 11.75dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -20℃~+85℃ | |
| 长度 | 4.06mm | |
| 宽度 | 3.81mm | |
| 高度 | 4.06mm |
商品特性
- 宽带，200 至 1400 MHz
- 良好的回波损耗
- 带有镀锡引线的塑料底座
- 可水洗
应用领域
- 阻抗匹配
