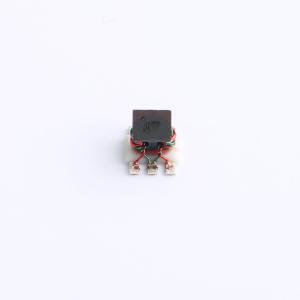

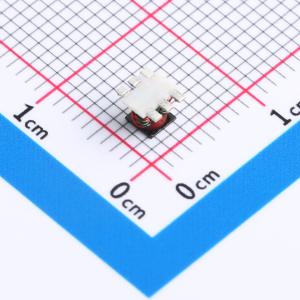

温馨提醒：图片仅供参考，商品以实物为准

TCM3-452X+

表面贴装射频变压器，50Ω，20至4500 MHz

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Mini-Circuits TCM3-452X+ 是一款50Ω表面贴装平衡传输线变压器，具有3:1的次级/初级阻抗比，覆盖20到4500MHz的频段。该型号可处理高达0.4W的RF输入功率，提供低插入损耗、良好的回波损耗和低幅度不平衡。尺寸仅为0.16x0.15x0.16英寸，采用核心和导线全焊接结构，安装在六引脚塑料底座上。该单元还包括Mini-Circuits的Top Hat特性，用于更快、更精确的拾放装配，并提供清晰的设备标记以便于视觉检查。
品牌名称: Mini-Circuits
商品型号: TCM3-452X+
商品编号: C3305154
商品封装: SMD-6P,4.1x3.8mm
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

Mini-Circuits TCM3-452x+ 是一款 50Ω 表面贴装平衡传输线变压器，次级/初级阻抗比为 3:1，覆盖 20 至 4500 MHz 频段。该型号可处理高达 0.4W 的射频输入功率，具有低插入损耗、良好的回波损耗和低幅度不平衡性。该器件尺寸仅为 0.16x0.15x0.16 英寸，采用铁芯和导线全焊接结构，安装在六引脚塑料底座上。该器件还具备 Mini-Circuits 的顶帽特性，可实现更快、更精确的拾放组装。

商品特性

宽带宽 20 至 4500 MHz
平衡传输线
良好的回波损耗
可水清洗

应用领域

个人通信系统（PCS）
宽带推挽放大器
蜂窝通信

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	巴伦(balun)
	频率范围	20MHz~4.5GHz
	阻抗比-不平衡/平衡	1:3
	插入损耗(最大值)	3dB

	属性	参数值
	相位差	4°
	幅度差(最大值)	0.5dB
	回波损耗(最小值)	11.11dB
	工作温度	-40℃~+85℃
