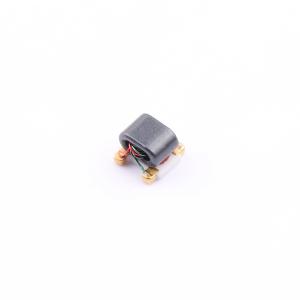

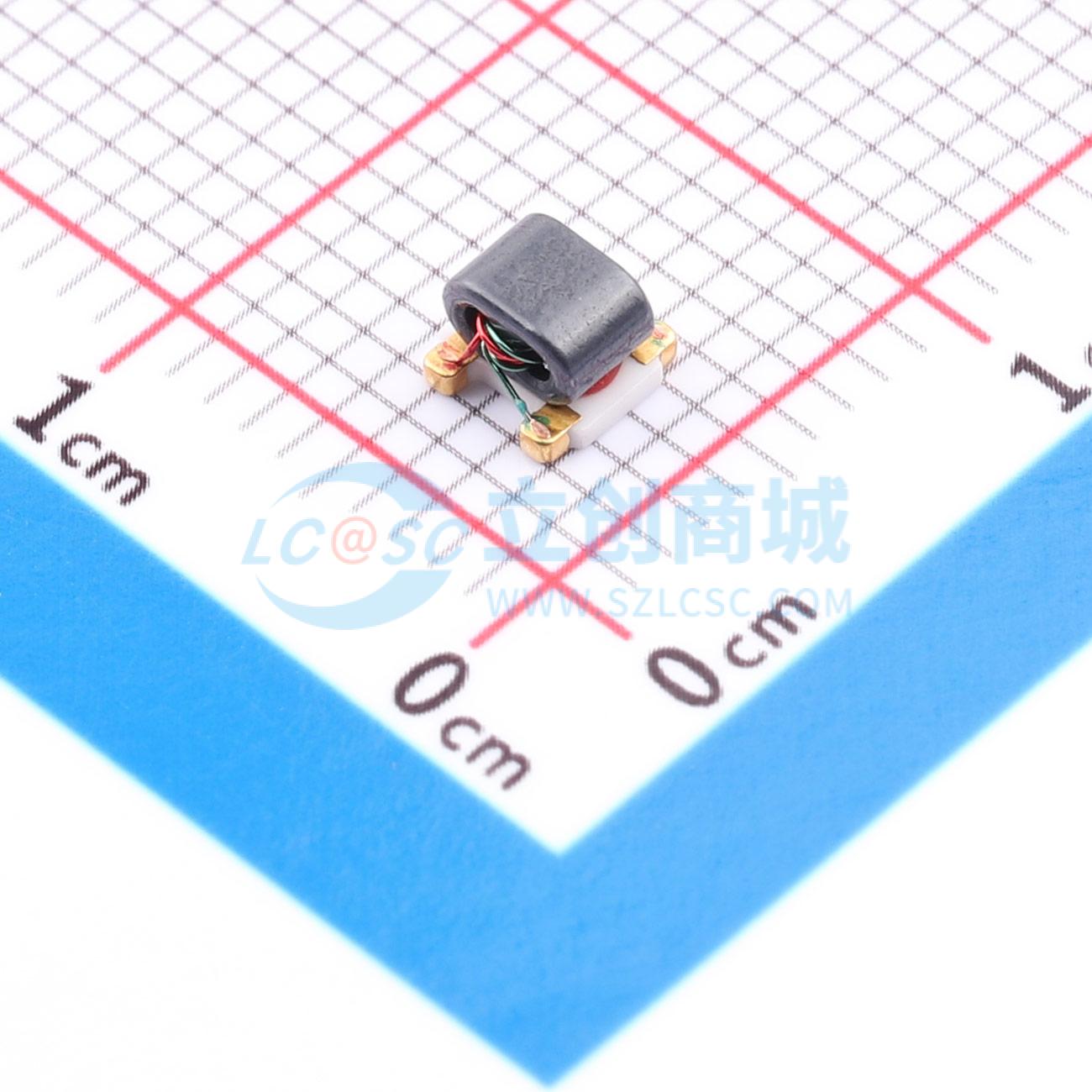

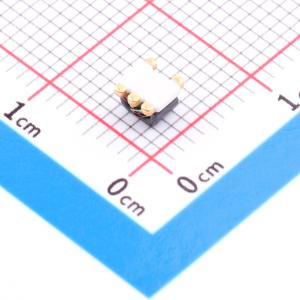

MABACT0059
表面贴装、宽频范围、1:1阻抗的传输线巴伦，具备出色温度稳定性，符合RoHS标准且无铅，适用于有线电视和卫星机顶盒/用户应用
- 描述
- MABACT0059 是一个1:1传输线变压器，绕组焊接在封装基板上，提高了可靠性和无铅含量。
- 品牌名称
- MACOM
- 商品型号
- MABACT0059
- 商品编号
- C3305082
- 商品封装
- SMD-5P
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率 | 4.5MHz~3GHz | |
| 阻抗比-不平衡/平衡 | 1:1 | |
| 插入损耗(最大值) | 6.5dB | |
| 相位差 | 180° | |
| 幅度差(最大值) | 1.2dB |
| 属性 | 参数值 | |
|---|---|---|
| 回波损耗(最小值) | 15dB | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 3.81mm | |
| 宽度 | 3.81mm | |
| 高度 | 2.72mm |
商品特性
- 表面贴装
- 宽频率范围
- 1:1 阻抗
- 优异的温度稳定性
- 符合RoHS标准，无铅，260℃回流焊兼容
应用领域
- 电缆电视（CATV）
- 卫星STB/用户应用
