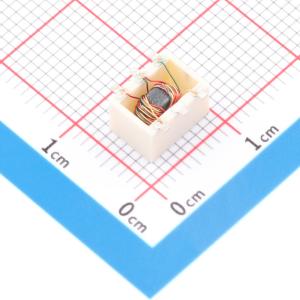

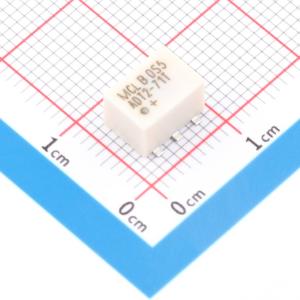

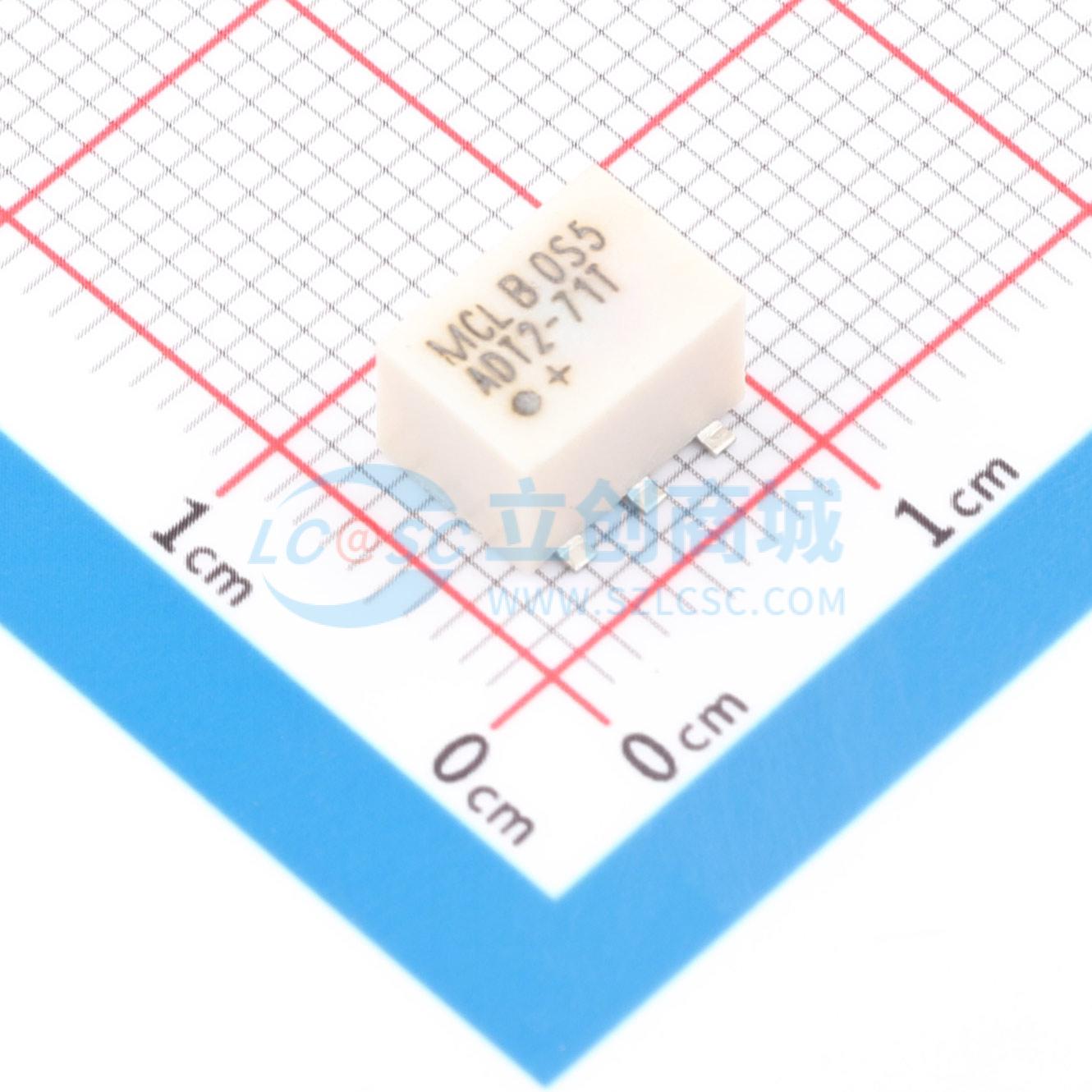

温馨提醒：图片仅供参考，商品以实物为准
ADT2-71T+
表面贴装射频变压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Mini-Circuits的ADT2-71T+是一款50Ω直流隔离表面贴装变压器，次级/初级阻抗比为2:1，并在次级绕组上有一个中心抽头。该型号覆盖0.005到70MHz频段，具有低插入损耗（0.9 dB）以及低相位和幅度不平衡（3°和0.5 dB）。单元封装在一个微型的6引脚塑料外壳中，尺寸仅为0.27 x 0.31 x 0.22英寸，适用于高密度电路板布局。
- 品牌名称
- Mini-Circuits
- 商品型号
- ADT2-71T+
- 商品编号
- C3305084
- 商品封装
- SMD-6P,7.9x5.6mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 5kHz~70MHz | |
| 阻抗比-不平衡/平衡 | 1:2 | |
| 插入损耗(最大值) | 1.8dB | |
| 相位差 | 3° | |
| 幅度差(最大值) | 0.5dB |
| 属性 | 参数值 | |
|---|---|---|
| 回波损耗(最小值) | 9.12dB | |
| 工作温度 | -20℃~+85℃ | |
| 长度 | 6.91mm | |
| 宽度 | 7.87mm | |
| 高度 | 5.59mm |
商品概述
50Ω直流隔离表面贴装变压器，次级与初级阻抗比为2:1，次级绕组带有中心抽头。该型号覆盖0.005至70 MHz频段，插入损耗低（0.9 dB），相位不平衡度低（3°），幅度不平衡度低（0.5 dB）。该器件采用微型6引脚塑料封装，尺寸仅为0.27×0.31×0.22英寸，非常适合密集电路板布局。
商品特性
- 宽带，0.005至70 MHz
- 在1 dB带宽内，典型幅度不平衡度为0.2 dB，典型相位不平衡度为2°
- 可水洗
- 带引脚的塑料底座
应用领域
- 阻抗匹配
- 平衡到不平衡转换
- 推挽放大器
