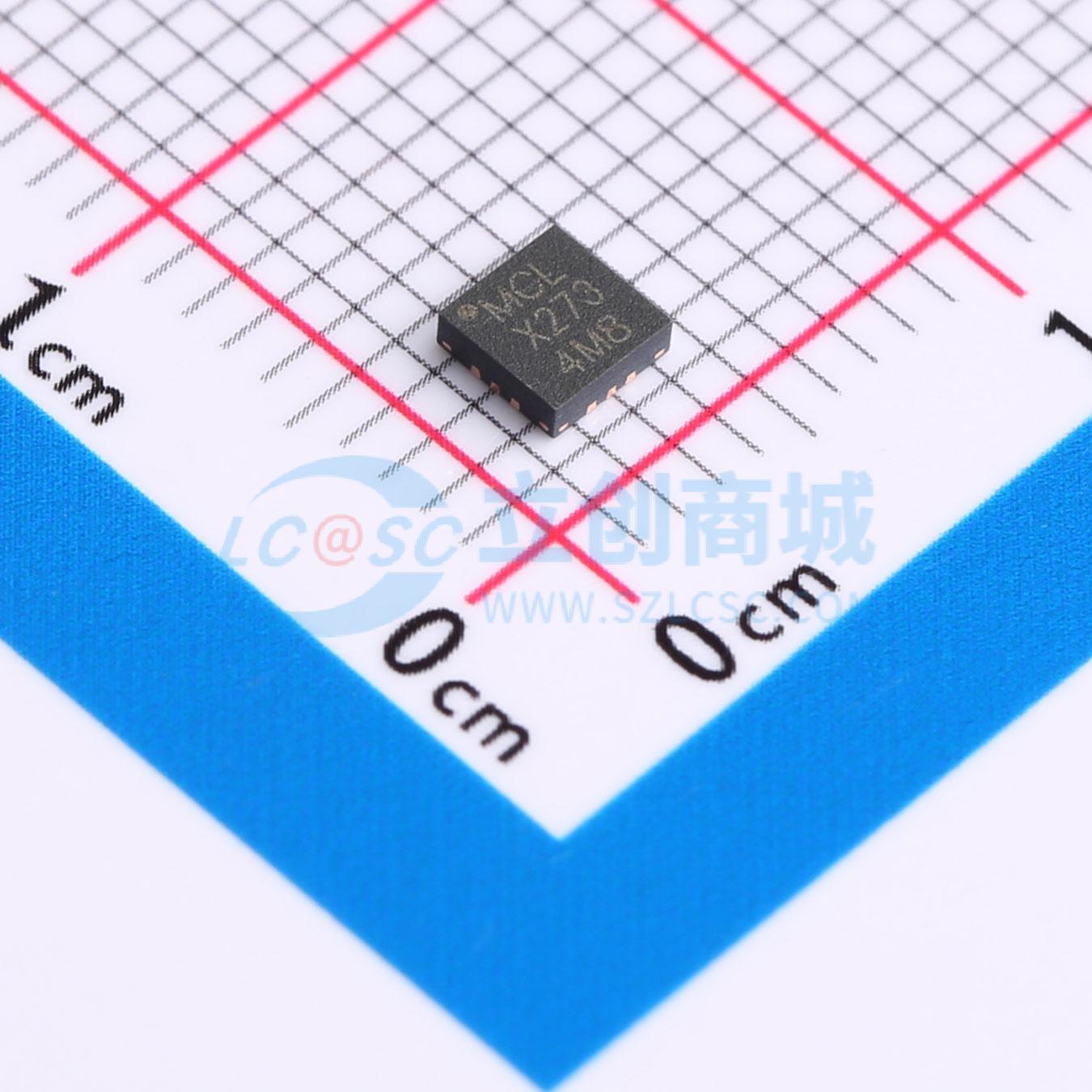

温馨提醒：图片仅供参考，商品以实物为准
MTX2-73+
单片微波集成电路（MMIC）平衡-不平衡射频变压器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- Mini-Circuits MTX2-73+ 是一款宽频带 MMIC 巴伦变压器，阻抗比为 2:1，覆盖从 2000 到 7000 MHz 的应用。采用 IPD 工艺技术制造，提供出色的重复性，低插入损耗，低幅度不平衡，低相位不平衡，并能处理高达 +34 dBm (2.5W) 的 RF 输入功率。该单元封装在小型 3x3x0.89mm QFN 封装中，具有低电感、良好的热效率和高 ESD 防护。
- 品牌名称
- Mini-Circuits
- 商品型号
- MTX2-73+
- 商品编号
- C3305100
- 商品封装
- VQFN-12-EP
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 2GHz~7GHz | |
| 插入损耗(最大值) | 2.3dB | |
| 相位差 | 4° | |
| 幅度差(最大值) | 0.8dB |
| 属性 | 参数值 | |
|---|---|---|
| 回波损耗(最小值) | - | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 3mm | |
| 宽度 | 3mm | |
| 高度 | 0.89mm |
商品概述
Mini-Circuits MTX2-73+ 是一款宽带 MMIC 巴伦变压器，阻抗比为 2:1，适用于 2000 至 7000 MHz 的广泛应用场景。该型号采用 IPD 工艺技术制造，具有出色的重复性，插入损耗低、幅度不平衡小、相位不平衡小，且能处理高达 +34 dBm（2.5W）的 RF 输入功率。该器件采用尺寸仅为 3×3×0.89 mm 的 CFN 封装，电感低、热效率高且 ESD 额定值高。
商品特性
- 宽带，2000 至 7000 MHz
- 典型相位不平衡 4°，幅度不平衡 0.8 dB
- 超小尺寸（3×3×0.89 mm）
- 低成本
- 可水洗
应用领域
- WLAN
- WiMAX/WIBRO
- ISM
- 雷达
