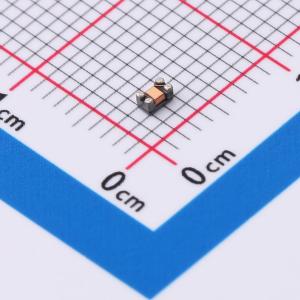

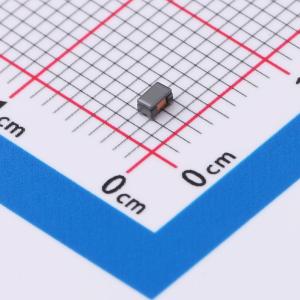

DXW21BZ7511TL
微型芯片变压器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- muRata(村田)
- 商品型号
- DXW21BZ7511TL
- 商品编号
- C3305088
- 商品封装
- SMD-4P,2x1.2mm
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 50MHz~870MHz | |
| 阻抗比-不平衡/平衡 | 75Ω:75Ω | |
| 共模抑制比(CMRR) | 20dB |
| 属性 | 参数值 | |
|---|---|---|
| 插入损耗(最大值) | 1dB | |
| 回波损耗(最小值) | - | |
| 工作温度 | -40℃~+105℃ |
商品概述
本参考规范适用于基于AEC - Q200的汽车电子用微型芯片变压器DXW21BZ系列，但动力系统和安全系统除外。
商品特性
- 工作温度：-40至+105°C
- 储存温度：-40至+105°C
- 常温测试温度：15至35°C
- 常温测试湿度：25至85%（相对湿度）
- 存疑时测试温度：20 ± 2°C
- 存疑时测试湿度：60至70%（相对湿度）
- 大气压力：86至106kPa
- 单位质量（典型值）：0.011g
- 包装数量（标准数量）：2000个/卷
- 盖带剥离力：0.2至0.7N（最小值为典型值）
- 剥离速度：300mm/min
应用领域
- 电视
- 卫星机顶盒
