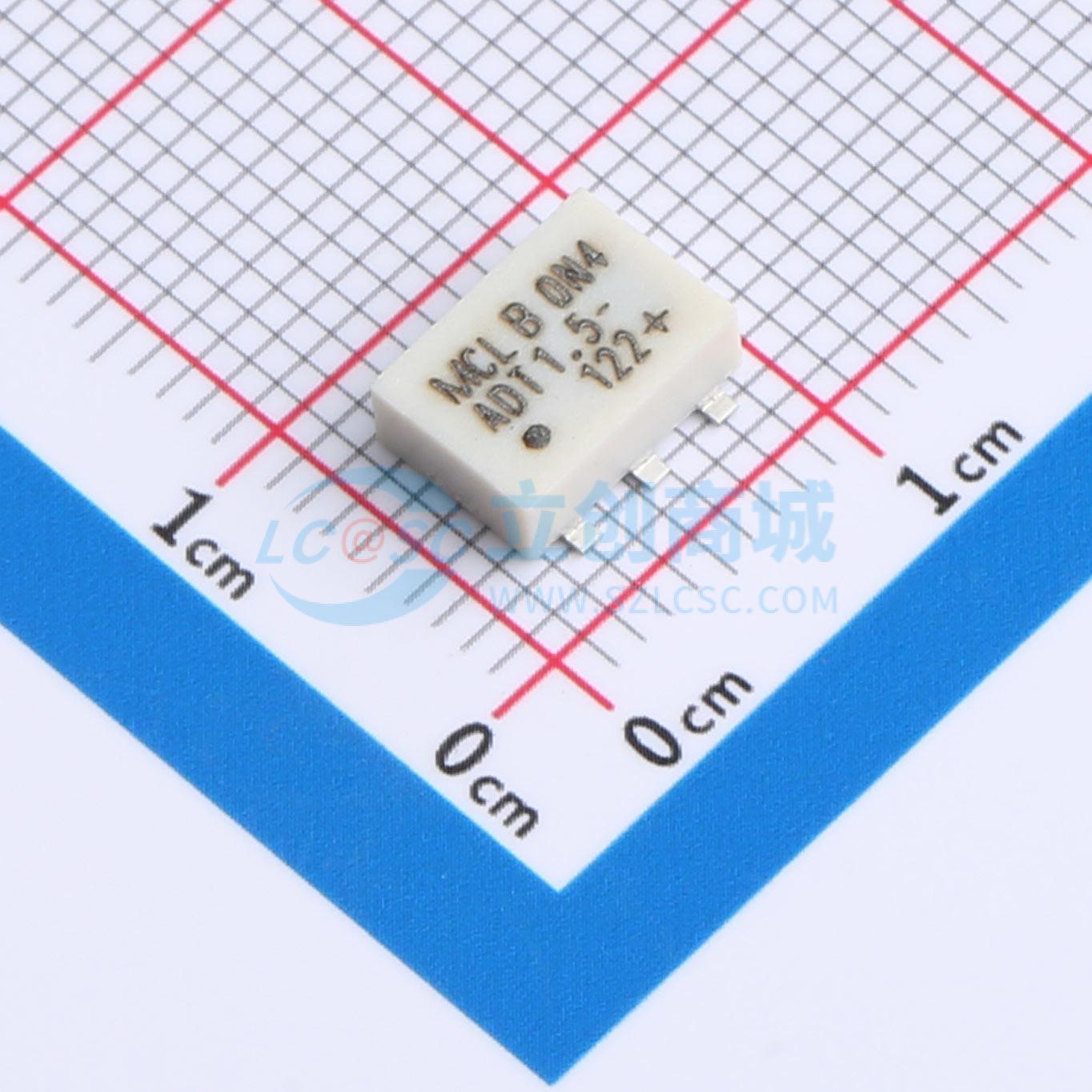

温馨提醒：图片仅供参考，商品以实物为准
ADT1.5-122+
50Ω、20至1200 MHz射频变压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Mini-Circuits 的 ADT1.5-122+ 是一款表面贴装的射频变压器，适用于 20 至 1200 MHz 的频率范围，具有 50Ω 的不平衡端口和 75Ω 的平衡端口。
- 品牌名称
- Mini-Circuits
- 商品型号
- ADT1.5-122+
- 商品编号
- C3305064
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 0.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 20MHz~1.2GHz | |
| 阻抗比-不平衡/平衡 | 1:1.5 | |
| 插入损耗(最大值) | 2dB |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 1.2° | |
| 幅度差(最大值) | 0.25dB | |
| 回波损耗(最小值) | 19dB | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 出色的回波损耗，在1 dB带宽内典型值为19 dB
- 良好的幅度不平衡度，在1 dB带宽内典型值为0.25 dB；相位不平衡度典型值为1.0°
- 在50 MHz至850 MHz范围内具有良好的插入损耗平坦度
- 可水洗
- 受美国专利6,133,525保护
应用领域
- 阻抗匹配
- 平衡放大器
- 有线电视
