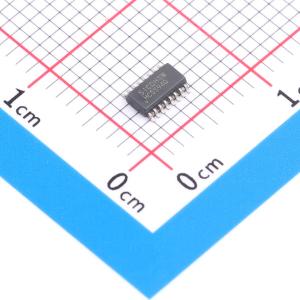

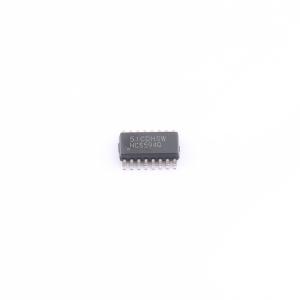

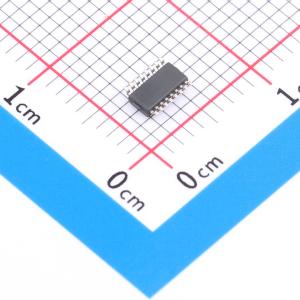

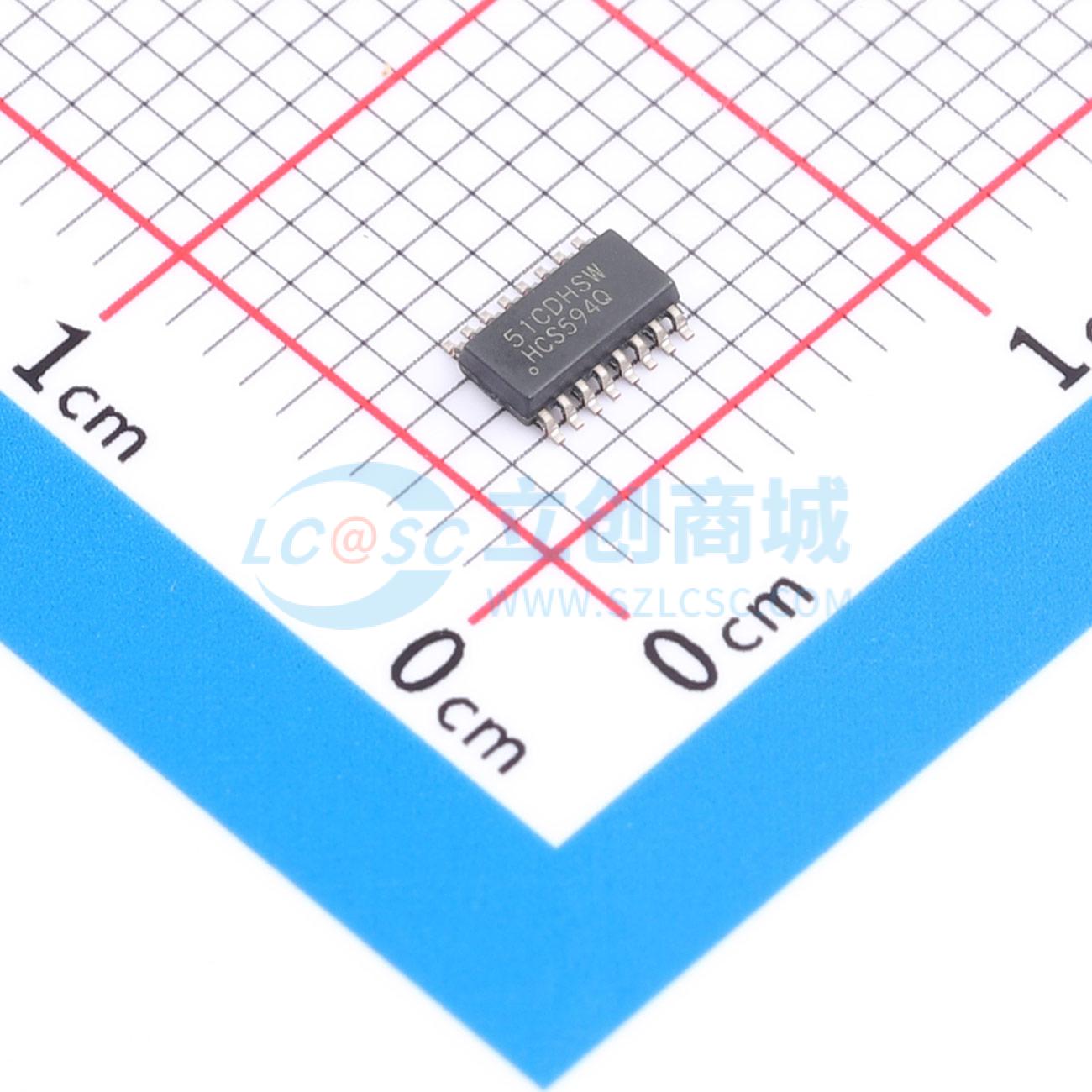

温馨提醒：图片仅供参考，商品以实物为准

SN74HCS594QDYYRQ1

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74HCS594-Q1 具有输出寄存器的汽车类 8 位移位寄存器
品牌名称: TI(德州仪器)
商品型号: SN74HCS594QDYYRQ1
商品编号: C3304267
商品封装: SOT-23-16
包装方式: 编带
商品毛重: 0.068克(g)

商品参数

商品概述

SN74HCS594-Q1是具有施密特触发输入和输出寄存器的汽车类8位移位寄存器。SN74HCS594-Q1 器件包含一个可对 8 位 D 类存储寄存器进行馈送的 8 位串行输入、并行输出移位寄存器。所有输入均包括施密特触发，因此消除了由边沿变化缓慢或高噪声输入信号导致的任何错误数据输出。存储寄存器具有并行输出。移位寄存器和存储寄存器有单独的时钟和直接覆盖清零（SRCLR、RCLR）输入，以及用于级联结构的串行输出 QH。移位寄存器 (SRCLK) 和存储寄存器 (RCLK) 的时钟均为正边沿触发。如果将两个时钟连接在一起，则移位寄存器比存储寄存器早一个脉冲。

商品特性

符合面向汽车应用的AEC-Q100标准
器件温度等级 1: -40℃ 至 +125℃, TA
器件 HBM ESD 分类等级 2
器件 CDM ESD 分类等级 C6
采用具有可湿性侧面的 QFN (WBQB) 封装
宽工作电压范围:2V至6V
施密特触发输入可耐受慢速或高噪声输入信号
低功耗
ICC 典型值为 100nA
输入泄漏电流典型值为 ±100nA
电压为 6 V 时, 输出驱动为 ±7.8 mA

应用领域

输出扩展
LED矩阵控制
7段显示控制
8位数据存储

	属性	参数值
	商品目录	移位寄存器
	功能	串行至并行
	工作电压	2V~6V
	元件数	1
	输出类型	推挽式
	系列	74HCS

	属性	参数值
	分辨率(位)	8
	输入类型	施密特触发器
	灌电流(IOL)	7.8mA
	拉电流(IOH)	7.8mA
	工作温度	-40℃~+125℃
	功能特性	异步清零功能
