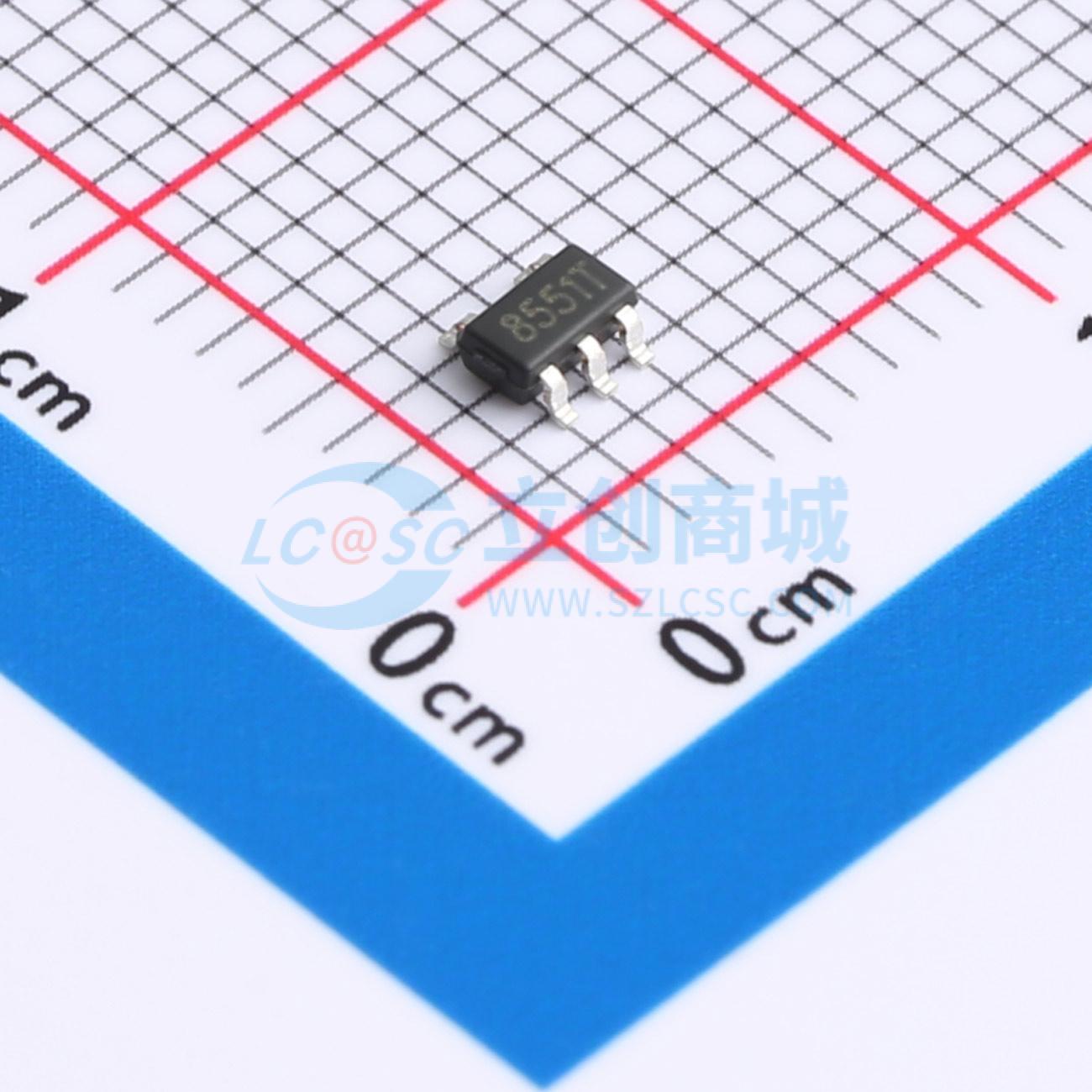

温馨提醒：图片仅供参考，商品以实物为准
AD8551T(XBLW)
零漂移、轨到轨输入/输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高精度运算放大器，适用于各种微型手持与穿戴设备与精密仪器
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- AD8551T(XBLW)
- 商品编号
- C36936512
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.044767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 400kHz | |
| 输入偏置电流(Ib) | 100pA | |
| 输入失调电压(Vos) | 2uV | |
| 共模抑制比(CMRR) | 110dB | |
| 压摆率(SR) | 0.1V/us | |
| 输出电流 | 65mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 30nV/℃ | |
| 静态电流(Iq) | 18uA | |
| 工作温度 | -55℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee ~ Vcc) | 900mV~2.75V；-2.75V~-900mV | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 48nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 100pA |
商品概述
AD8551（单通道）、AD8552（双通道）和AD8554（四通道）是高精度、低静态电流放大器，可提供高输入阻抗以及轨到轨输入和输出。该放大器采用自动稳零技术，可实现低失调电压（典型值为2μV），且随时间和温度的漂移近乎为零。 AD8551提供SOT23 - 5、SC70 - 5和SOP - 8封装。AD8552提供SOP - 8和MSOP - 8封装。AD8554提供SOP - 14和TSSOP - 14封装。
商品特性
- 轨到轨输入和输出
- 电源电压范围：1.8V至5.5V
- 低噪声：48nV/√Hz，0.1Hz至10Hz噪声：0.8µVPP
- 出色的直流精度：开环增益：135dB，电源抑制比（PSRR）：110dB，共模抑制比（CMRR）：110dB
- 增益带宽：0.4MHz
- 静态电流：18μA（典型值）
- 低失调电压：2μV（典型值）
- 零漂移：0.03µV/℃
应用领域
- 应变计
- 电桥放大器
- 电子秤
- 传感器应用
- 医疗仪器
- 手持式测试设备
- 温度测量
- 电阻式温度探测器
