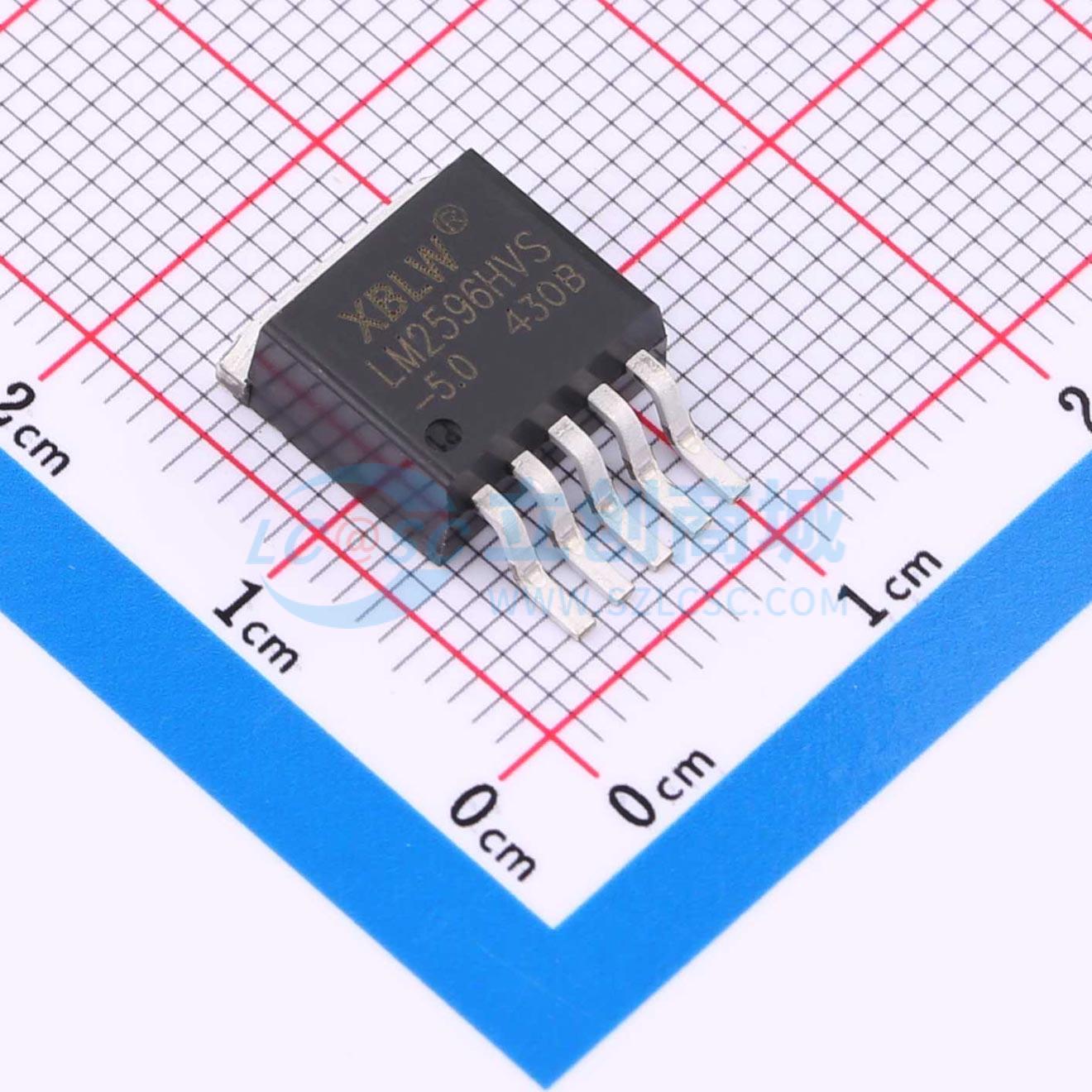

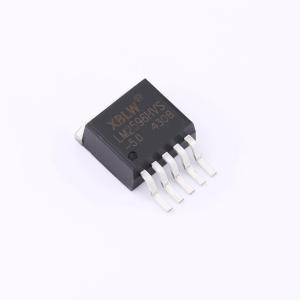

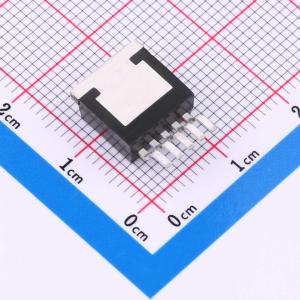

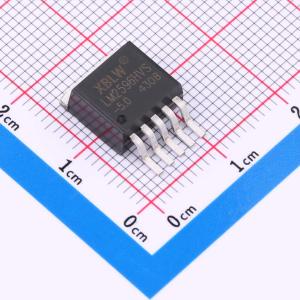

LM2596HVS-5.0(XBLW)

150kHz、3A降压型高压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 150KHZ 3A 60V耐压 5.0V输出
品牌名称: XBLW(芯伯乐)
商品型号: LM2596HVS-5.0(XBLW)
商品编号: C36936520
商品封装: TO-263-5
包装方式: 编带
商品毛重: 1.823125克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

LM2596HV 系列稳压器是单片集成电路，可为降压型开关稳压器提供所有有源功能，能够驱动 3A 负载，具有出色的线性和负载调节能力。LM2596HV 提供 3.3V、5V、12V 固定输出电压版本以及可调输出版本。这些稳压器所需的外部元件数量最少，使用简单，并且内置频率补偿和固定频率振荡器。 LM2596HV 系列的开关频率为 150kHz，因此与低频开关稳压器相比，所需的滤波元件尺寸更小。多家不同制造商提供了专门为 LM2596HV 优化的标准电感。这一特性极大地简化了开关模式电源的设计。其他特性包括：在指定的输入电压和输出负载条件下，输出电压保证有 ±4% 的容差，振荡器频率有 ±15% 的容差。具备外部关断功能，典型待机电流为 50μA。输出开关具备逐周期电流限制功能，以及热关断功能，可在故障条件下提供全面保护。 LM2596HV 采用 TO220 - 5 和 TO263 - 5 封装。

应用领域

简易高效降压稳压器
线性稳压器的高效预稳压器
板载开关稳压器
正到负转换器（升降压）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~60V
	输出电压	5V
	输出电流	3A
	开关频率	150kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	固定
