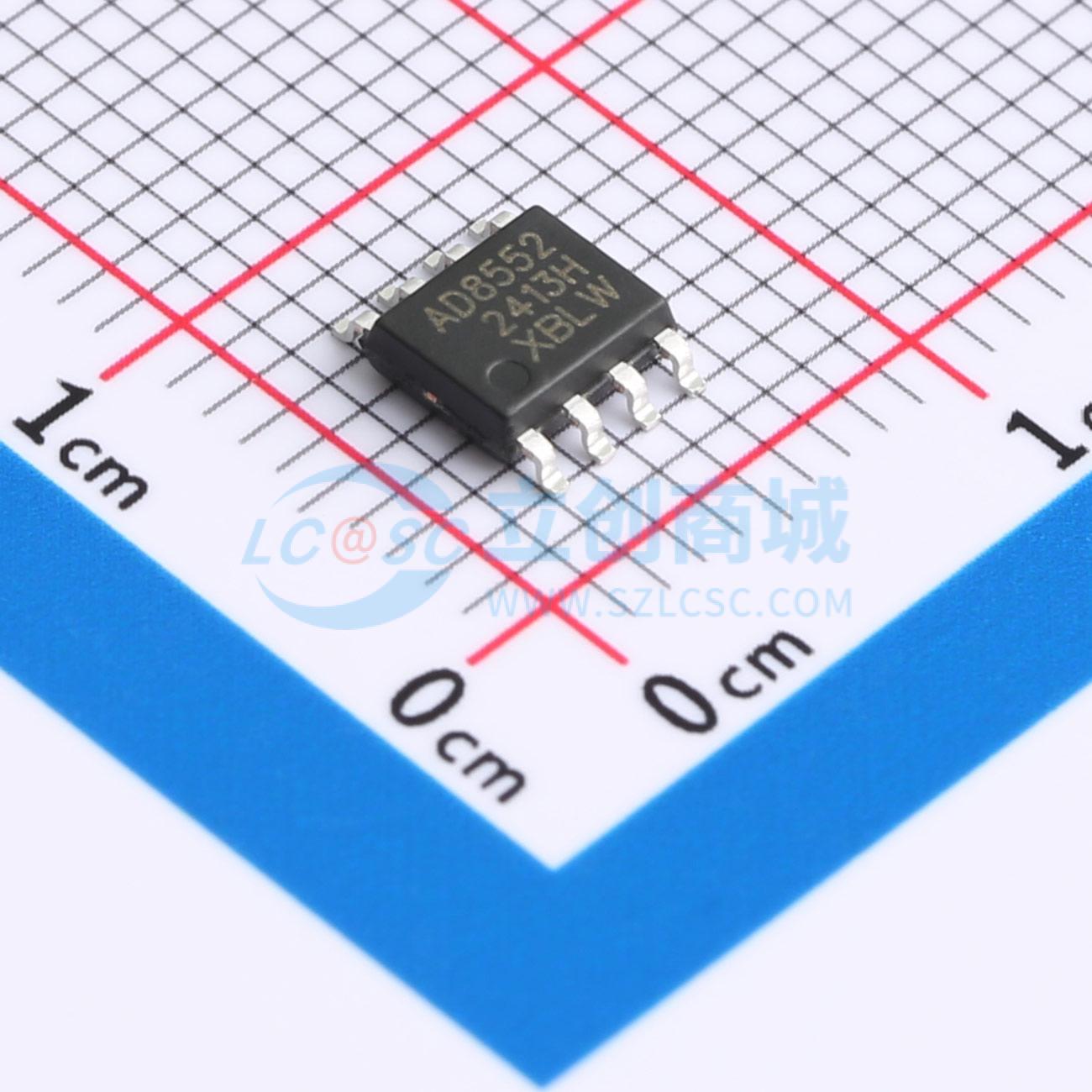

温馨提醒：图片仅供参考，商品以实物为准

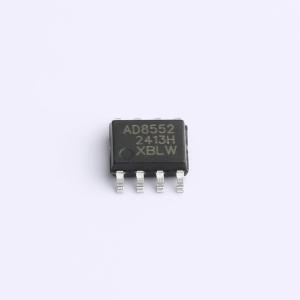

AD8552ARZ(XBLW)

高精度运算放大器，适配微型手持穿戴设备及各类精密仪器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: XAD855x系列放大器采用专利的快速阶跃响应斩波稳定技术，提供输入偏移电压校正，实现极低的偏移和漂移。该方法持续测量并补偿输入偏移，消除随时间和温度产生的漂移以及1/f噪声的影响。这一设计突破使得增益带宽积达到1.5 MHz、高转换速率达1.2V/us，同时仅消耗125A的电源电流。这些器件具有单位增益稳定性，并具备良好的电源抑制比(PSRR)和共模抑制比(CMRR) XAD855x系列非常适合需要精确放大低电平信号的应用，这些应用无法容忍误差源，甚至需要高带宽和快速转换。轨对轨输入和输出摆幅使得高侧和低侧传感变得容易。XAD855x系列可以使用低至1.8V的单电源电压工作，适用于双电池应用。
品牌名称: XBLW(芯伯乐)
商品型号: AD8552ARZ(XBLW)
商品编号: C36936513
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.19876克(g)

商品参数

	属性	参数值
	商品目录	精密运放
	放大器数	双路
	单电源电压	1.8V~5.5V
	双电源电压(Vee~Vcc)	900mV~2.75V；-2.75V~-900mV
	输入失调电压(Vos)	2uV
	输入失调电压温漂(Vos TC)	30nV/℃
	增益带宽积(GBW)	400kHz
	轨到轨	轨到轨输入,轨到轨输出
	压摆率(SR)	0.1V/us

	属性	参数值
	共模抑制比(CMRR)	110dB
	输入电压噪声密度(eN)	48nV/√Hz@1kHz
	输入偏置电流(Ib)	100pA
	静态电流(Iq)	18uA
	输出电流	65mA
	输入失调电流(Ios)	100pA
	工作温度	-55℃~+125℃
	功能特性	零漂移/自动稳零

商品概述

AD8551（单通道）、AD8552（双通道）和AD8554（四通道）是高精度、低静态电流放大器，可提供高输入阻抗以及轨到轨输入和输出。该放大器采用自动稳零技术，可实现低失调电压（典型值为2μV），且随时间和温度的漂移近乎为零。 AD8551提供SOT23 - 5、SC70 - 5和SOP - 8封装。AD8552提供SOP - 8和MSOP - 8封装。AD8554提供SOP - 14和TSSOP - 14封装。

商品特性

轨到轨输入和输出
电源电压范围：1.8V至5.5V
低噪声：48nV/√Hz，0.1Hz至10Hz噪声：0.8µVPP
出色的直流精度：开环增益：135dB，电源抑制比（PSRR）：110dB，共模抑制比（CMRR）：110dB
增益带宽：0.4MHz
静态电流：18μA（典型值）
低失调电压：2μV（典型值）
零漂移：0.03µV/℃

应用领域

应变计
电桥放大器
电子秤
传感器应用
医疗仪器
手持式测试设备
温度测量
电阻式温度探测器
