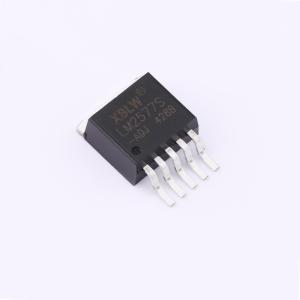

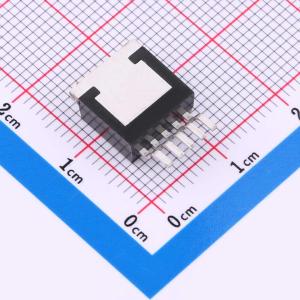

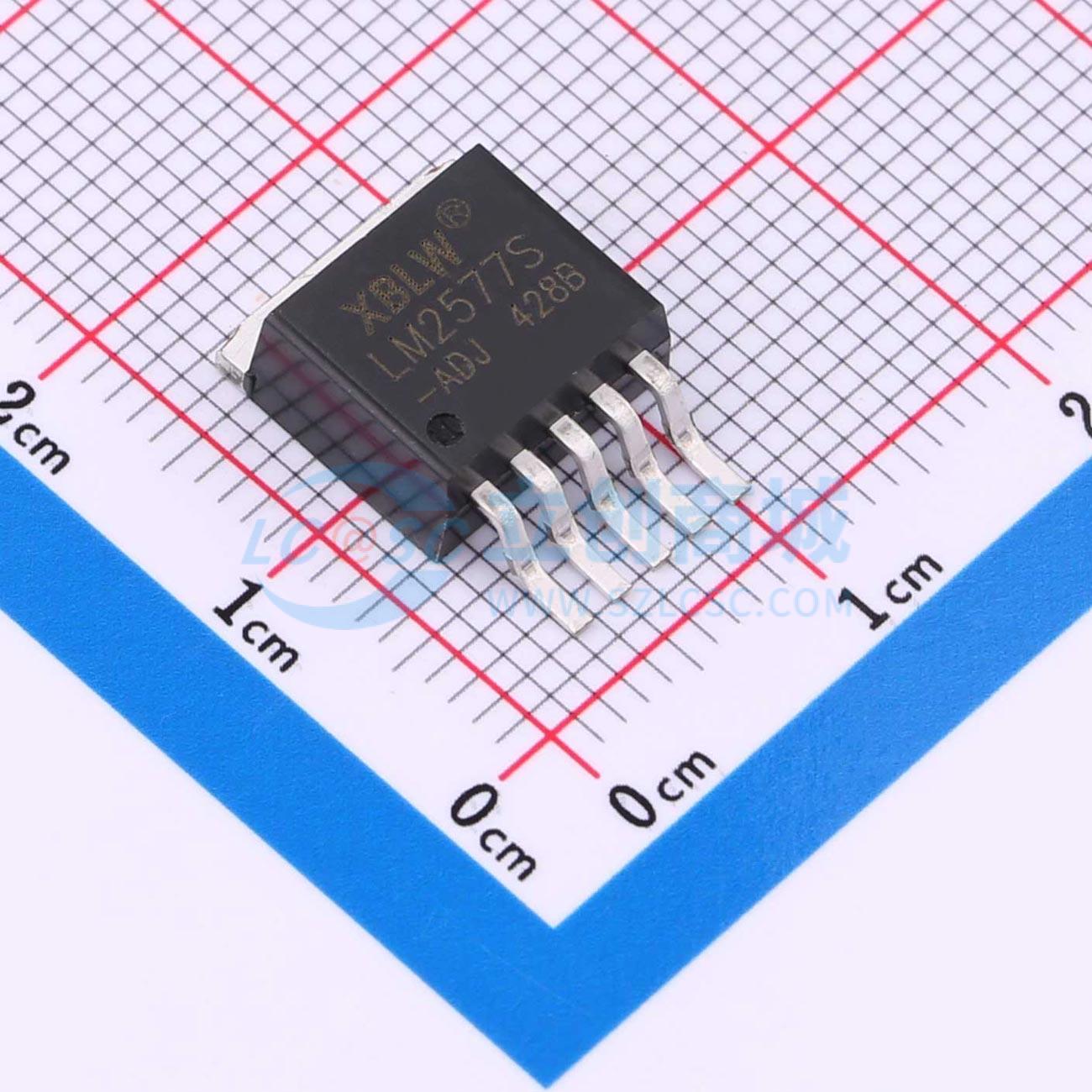

LM2577S-ADJ(XBLW)

升压电压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 升压型调节器，输出类型：可调
品牌名称: XBLW(芯伯乐)
商品型号: LM2577S-ADJ(XBLW)
商品编号: C36936519
商品封装: TO-263-5
包装方式: 编带
商品毛重: 1.81575克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(2)输出5V~12V方案

商品参数

商品概述

LM2577是一款单片集成电路，可为升压（Boost）、反激和正激式开关稳压器提供所有电源和控制功能。该器件有三种不同的输出电压版本：12V、15V和可调版本。这些稳压器所需的外部元件数量最少，具有成本效益且易于使用。芯片上集成了一个3.0A的NPN开关及其相关保护电路，包括电流和热限制以及欠压锁定。其他特性包括一个无需外部元件的52kHz固定频率振荡器、用于减少启动期间浪涌电流的软启动模式，以及用于改善对输入电压和输出负载瞬变抑制能力的电流模式控制。

商品特性

TO-263-5
所需外部元件少
3.0A的NPN输出开关，可承受65V电压
宽输入电压范围：3.5V至40V
电流模式操作，可改善瞬态响应、线性调整率和电流限制
52kHz内部振荡器
软启动功能可减少启动期间的浪涌电流
输出开关受电流限制、欠压锁定和热关断保护

应用领域

简易升压稳压器
反激和正激式稳压器
多输出稳压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	3.5V~40V
	输出电压	-
	输出电流	3A
	开关频率	52kHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	否
	输出通道数	1
	拓扑结构	升压式；正激式；反激式
	开关管(内置/外置)	内置
	输出类型	可调
