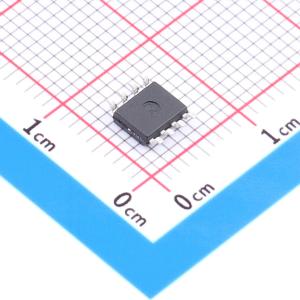

SP8M3HZGTB
1个N沟道+1个P沟道 耐压:30V 电流:4.5A 电流:5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- SP8M3HZGTB
- 商品编号
- C3289873
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.5A；5A | |
| 导通电阻(RDS(on)) | 56mΩ@10V；51mΩ@10V | |
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 3.9nC@5V；8.5nC@5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 230pF；850pF | |
| 反向传输电容(Crss) | 50pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 80pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 低导通电阻
- 小型表面贴装封装(SOP8)
- 无铅镀层;符合 RoHS 标准
- 无卤
- 100%镀锡
- 通过 AEC-Q101 认证
应用领域
-开关应用
