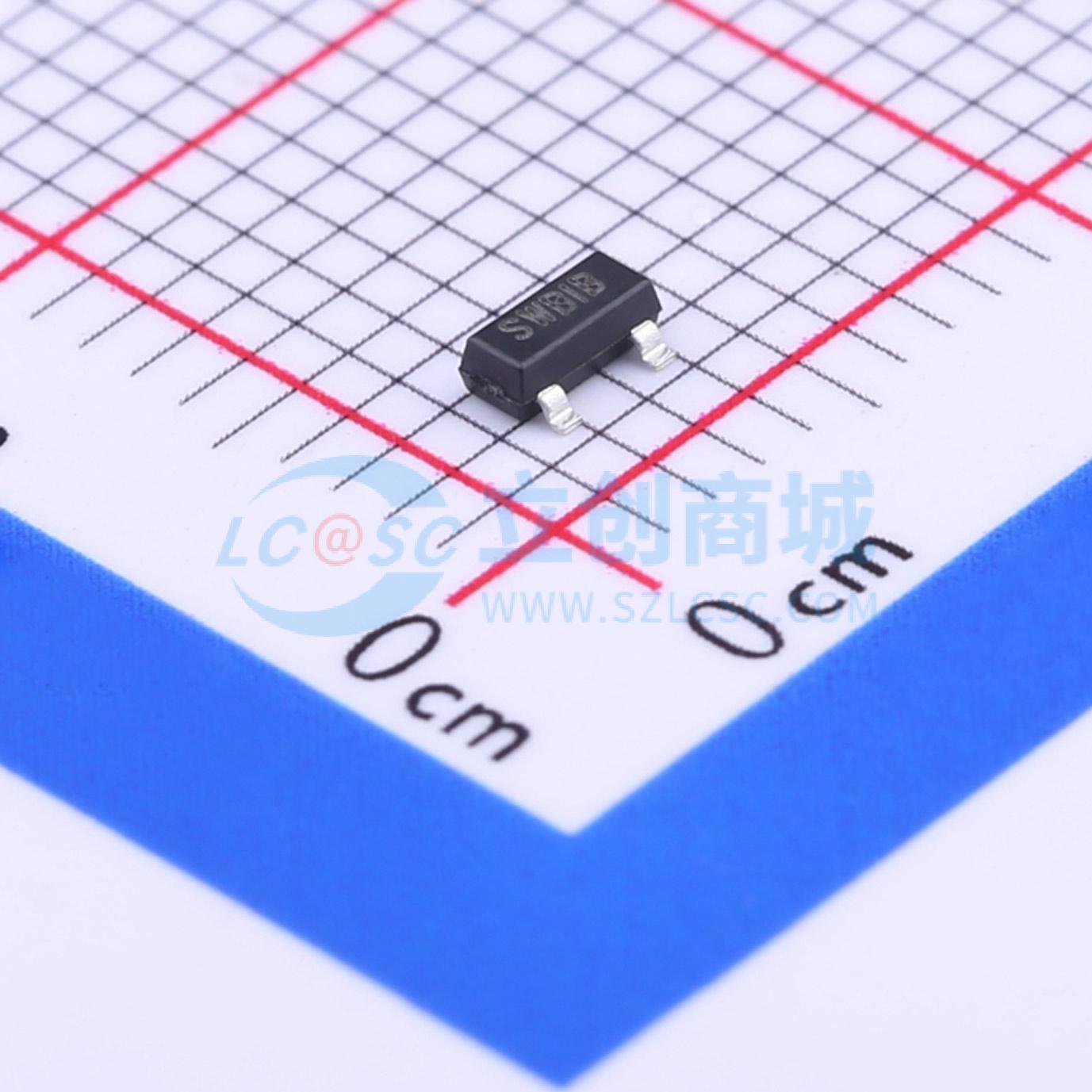

温馨提醒：图片仅供参考，商品以实物为准

SGM2203-5.0YN3LG/TR

5V 150mA 36V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 采用CMOS技术的低压差线性稳压器，可提供150mA输出电流，允许高达36V的输入电压，有多种固定输出电压可选。CMOS技术确保了低电压差和低静态电流。虽然主要设计为固定电压稳压器，但该器件可与外部组件配合使用，以获得可变输出电压。工作环境温度范围为 -40°C至 +85°C。
品牌名称: SGMICRO(圣邦微)
商品型号: SGM2203-5.0YN3LG/TR
商品编号: C399953
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.031克(g)

商品参数

商品概述

SGM2203系列是采用CMOS技术实现的一组低功耗高压稳压器，可提供150mA的输出电流。该器件允许的输入电压高达36V。SGM2203系列有几种固定输出电压可供选择。CMOS技术确保了低压差和低静态电流。虽然该器件主要设计为固定电压稳压器，但也可与外部元件配合使用以获得可变输出电压。 SGM2203系列采用绿色SOT - 23、SOT - 23 - 5和SOT - 89 - 3封装。其工作环境温度范围为-40°C至+85°C。

商品特性

低功耗
标称输出电流150mA
低压差
低温度系数
高输入电压（最高36V）
输出电压精度：±3%
固定输出电压版本：0.8V至4.7V，步长0.1V；5V至12V，步长0.25V
工作温度范围：-40°C至+85°C
采用绿色SOT - 23、SOT - 23 - 5和SOT - 89 - 3封装

应用领域

电池供电设备
通信设备
音频/视频设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	36V
	输出电压	5V
	输出电流	150mA
	电源纹波抑制比(PSRR)	55dB@(217Hz)
	压差	1.3V@(150mA)

	属性	参数值
	静态电流(Iq)	6.5uA
	噪声	-
	功能特性	热关断
	工作温度	-40℃~+85℃@(Ta)
	输出类型	固定
	输出通道数	1
