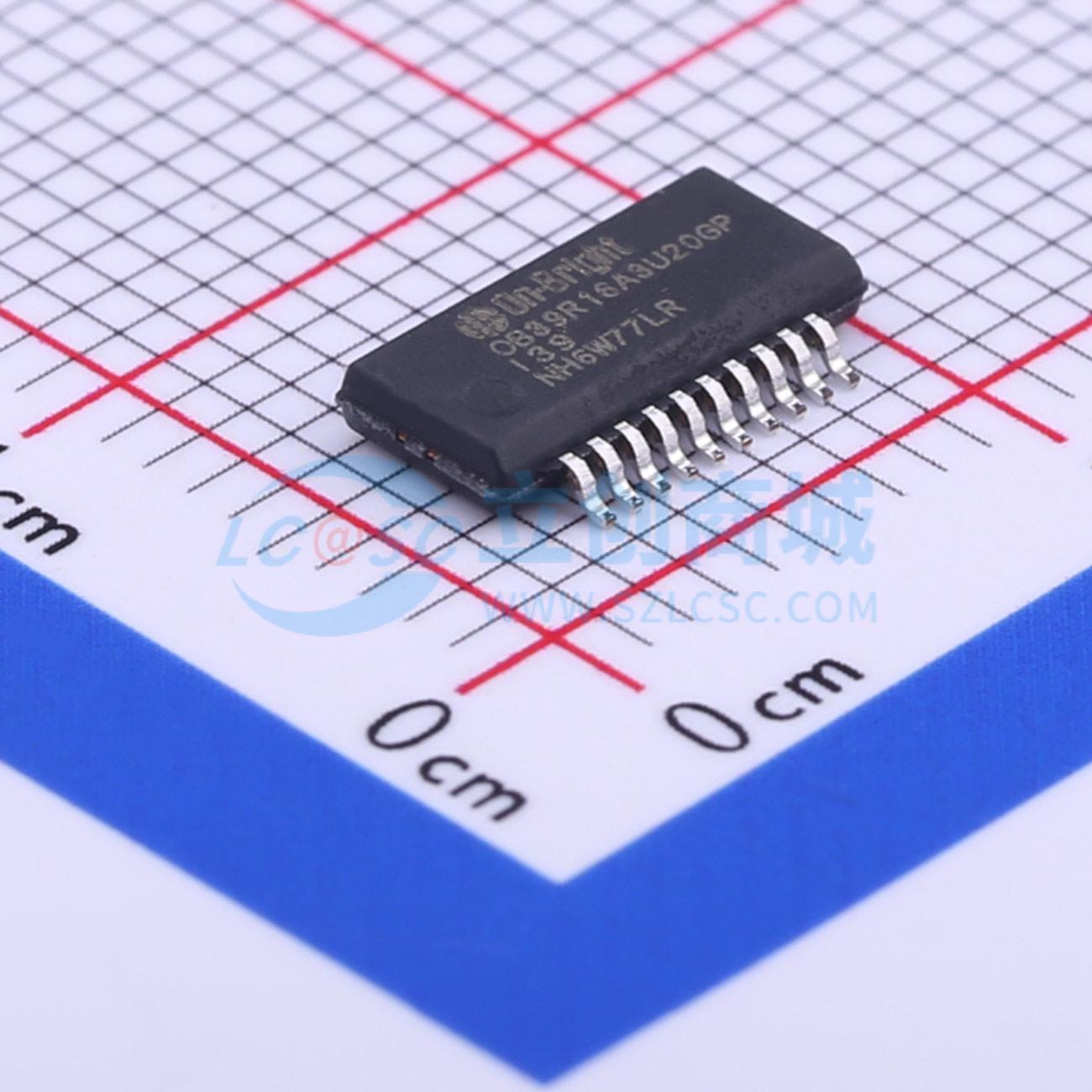

OB39R16A3U20GP

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: OB(昂宝)
商品型号: OB39R16A3U20GP
商品编号: C399975
商品封装: SSOP-20-150mil
包装方式: 管装
商品毛重: 0.27克(g)

商品参数

商品概述

原来的8052有12时钟结构，一个机器周期需要12个时钟，大多数指令是一个或两个机器周期。因此，除了乘和除指令，8052的每个指令使用12或24个时钟。此外，8052中的每个周期用了两个记忆提取。在许多情况下，第二个是假的提取，和额外的时钟被浪费了。该OB39R16A3是一个快速的单芯片8位微控制器内核。这是一个全功能的8位嵌入式控制器，执行所有ASM51指令，具有与MCS - 51相同的指令设置。

商品特性

工作电压: 1.8V~5.5V
高速1T架构，最高可达25MHz
1~8T模式可使用软件编程
指令设置兼容MCS-51
内置22.1184MHz RC振荡器，及可程序化的分频器
16KB字节的片上闪存程序存储器
512B字节的标准的8052 RAM
双16-bit数据指针 (DPTR0&DPTR1)
一个全双工通信的串行接口，附加波特率产生器
三个16-bit的定时器/计数器（计时器0，1，2）
12~18 GPIOs(14L~20L封装脚位)，GPIOs可选择四种型态(准双向口、推挽、开漏、只输入)，默认准双向口(上拉)
具有四级优先权的外部中断0&外部中断1
可编程的看门狗定时器（WDT）
一个IIC接口（主/从机模式）
一个SPI接口（主/从机模式）
4路10bit脉宽调制(PWM)
4路16bit比较(PWM)/捕获/重载功能
7路10bit模拟数字转换（ADC）加上1路通道0链接内部Vref
片上内建比较器
片上闪存存储器支持ISP/IAP/ICP及EEPROM功能
ISP服务程序存储空间设置为 N*128 byte (N=0 to 8)
片上在线仿真功能(ICE)及片上在线调试功能(OCD)
键盘接口(KBI) 共4个的中断源
ALE输出选择
低电压中断/低电压复位(LVI/LVR )
管脚ESD性能超过4KV
增强用户代码保护
电源管理单元空闲及掉电模式

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	51家族
	CPU最大主频	25MHz
	程序存储容量	16KB

	属性	参数值
	程序存储器类型	FLASH
	ADC(位数)	10bit
	工作电压	1.8V~5.5V
