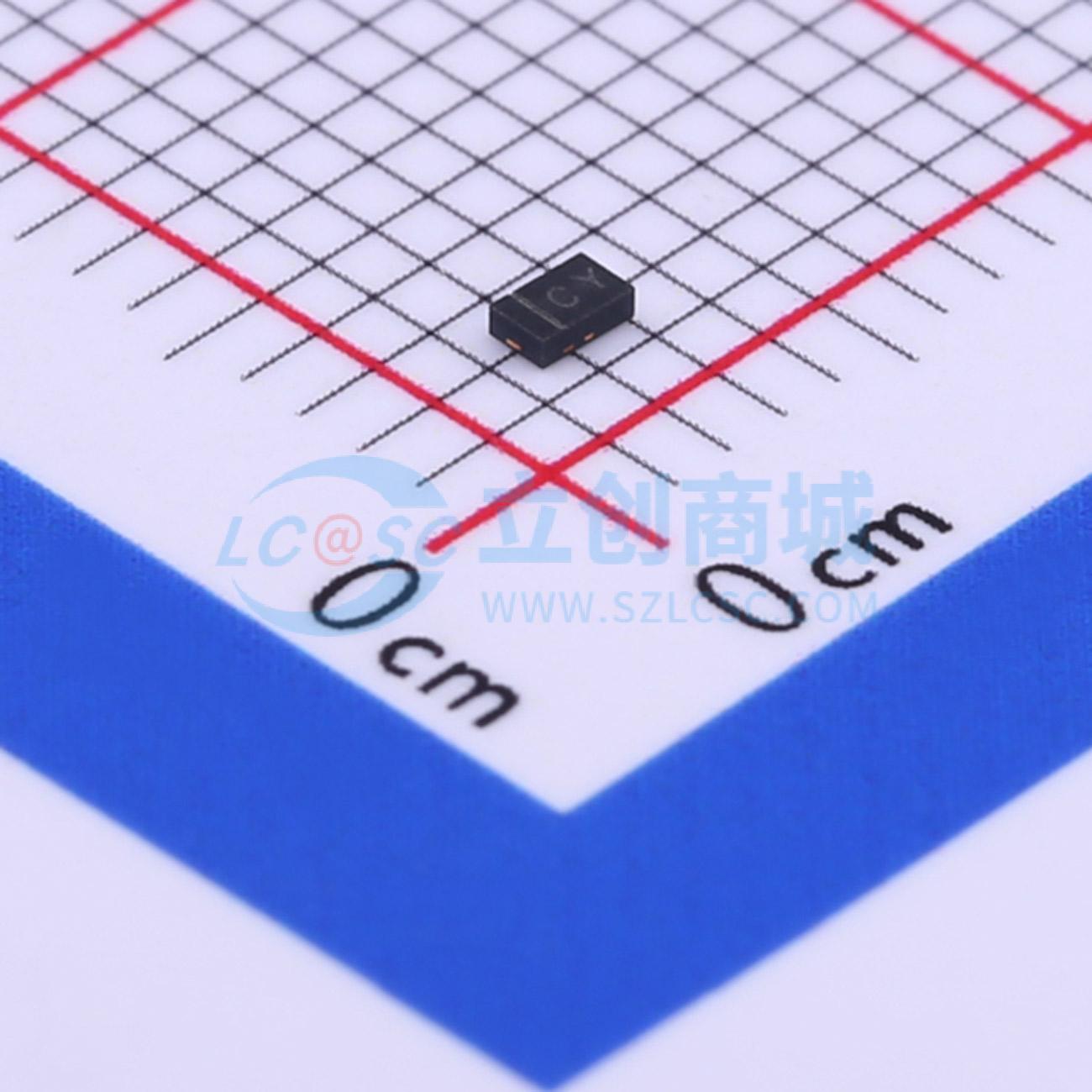

温馨提醒：图片仅供参考，商品以实物为准
ESD56101D10-2/TR
ESD56101D10-2/TR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- ESD56101D10-2/TR
- 商品编号
- C399978
- 商品封装
- DFN1610-2
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 10V | |
| 钳位电压 | 22V | |
| 峰值脉冲电流(Ipp) | 60A@8/20us | |
| 峰值脉冲功率(Ppp) | 1.25kW@8/20us | |
| 击穿电压(VBR) | 13.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 350pF |
商品概述
ESD56101DXX是一款用于保护电源接口的瞬态电压抑制器，适用于替代便携式电子设备中的多个分立元件。 ESD56101DXX专为保护电源线而设计。 ESD56101DXX采用DFN1610-2L封装。标准产品无铅、无卤。
商品特性
- 反向关断电压：5 V ~ 15 V
- 符合IEC61000-4-2标准的±30kV ESD保护（接触和空气放电）
- 低钳位电压
- 固态硅技术
应用领域
-电源保护-电源管理
