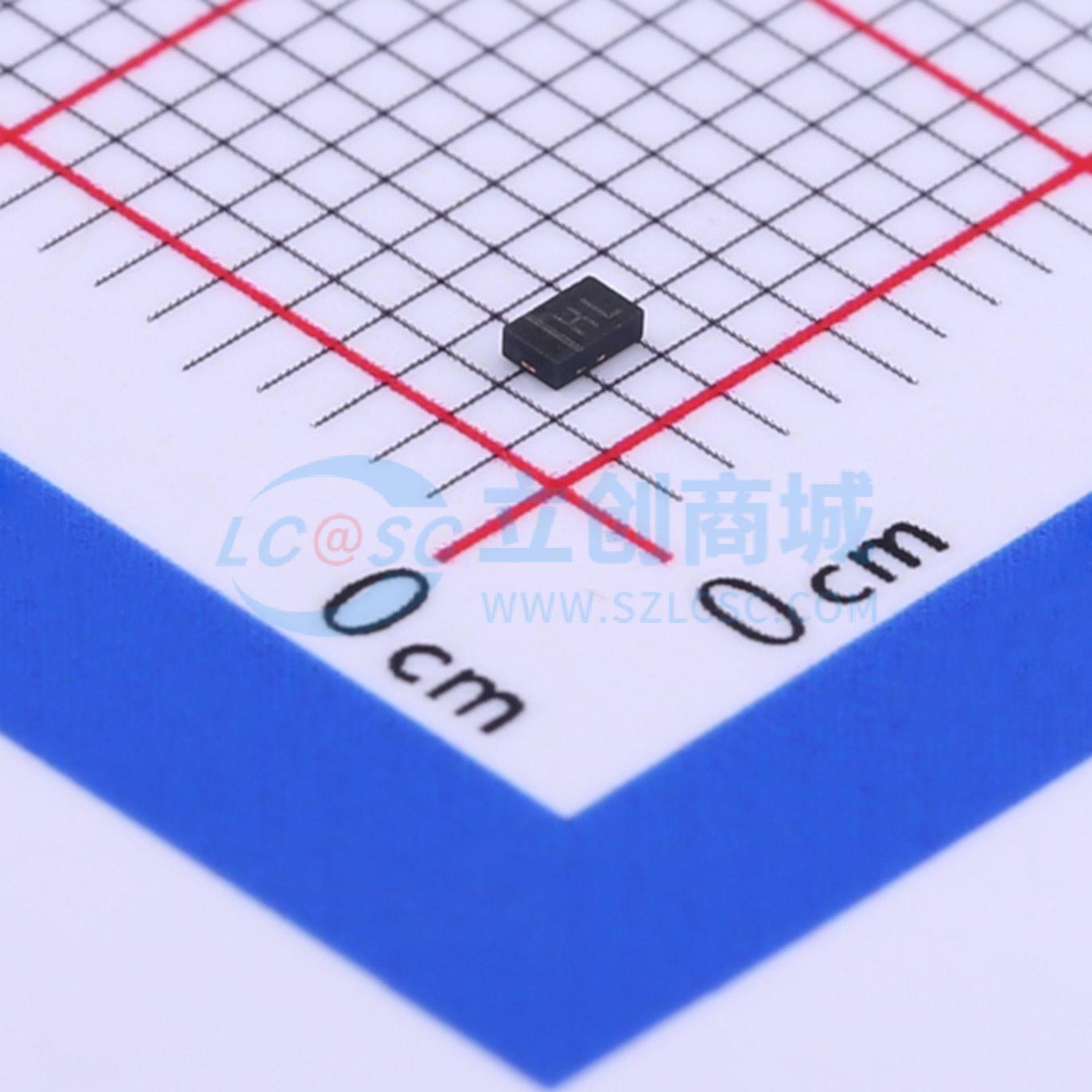

温馨提醒：图片仅供参考，商品以实物为准
ESD56201D04-2/TR
单向TVS 4.85V截止 峰值脉冲电流：120A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD56201DXX是一款用于保护电源接口的瞬态电压抑制器，适用于替代便携式电子产品中的多个分立元件。ESD56201DXX专为保护电源线而设计。ESD56201DXX采用DFN1610-2L封装。标准产品无铅、无卤。
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- ESD56201D04-2/TR
- 商品编号
- C399980
- 商品封装
- DFN1610-2L
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 4.85V | |
| 钳位电压 | 12V | |
| 峰值脉冲电流(Ipp) | 120A@8/20us | |
| 击穿电压 | 5.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1100pF |
商品概述
ESD56201DXX是一款用于保护电源接口的瞬态电压抑制器，适用于替代便携式电子产品中的多个分立元件。 ESD56201DXX专为保护电源线而设计。 ESD56201DXX采用DFN1610-2L封装。 标准产品无铅、无卤。
商品特性
- 反向关断电压：4.85V ~ 24V
- 符合IEC61000-4-2标准的±30kV ESD保护（接触和空气放电）
- 低钳位电压
- 固态硅技术
应用领域
- 电源保护
- 电源管理
