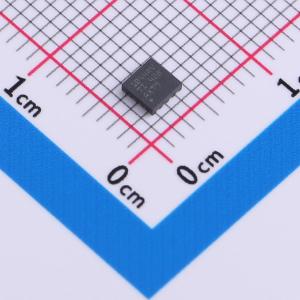

温馨提醒：图片仅供参考，商品以实物为准

TCAN1044AVDRBRQ1

具有待机模式和故障保护功能的TCAN1044A-Q1和TCAN1044AV-Q1汽车类CAN FD收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有待机模式和故障保护功能的高速控制器局域网（CAN）收发器，满足ISO11898-2:2016高速CAN规范的物理层要求。
品牌名称: TI(德州仪器)
商品型号: TCAN1044AVDRBRQ1
商品编号: C3234119
商品封装: SON-8(3x3)
包装方式: 编带
商品毛重: 0.144647克(g)

商品参数

商品概述

TCAN1044A-Q1 和 TCAN1044AV-Q1 是高速控制器局域网 (CAN) 收发器，满足 ISO 11898-2:2016 高速 CAN 规范的物理层要求。此类收发器具有经过认证的电磁兼容性 (EMC)，是数据速率高达 5 兆位/秒 (Mbps) 的传统 CAN 和 CAN FD 网络的理想选择。这些器件可以在更简单的网络中实现高达 8Mbps 的运行速度。TCAN1044AV-Q1 包括通过 V₁₀ 引脚实现的内部逻辑电平转换功能，允许将收发器 I/O 直接连接到 1.8V、2.5V、3.3V 或 5V 逻辑电平。该收发器支持低功耗待机模式，并且可通过符合 ISO11898-2:2016 所定义唤醒模式 (WUP) 的 CAN 来唤醒。此外，该收发器还支持热关断 (TSD)、TXD 显性超时 (DTO)、电源欠压检测和 ±58V 的总线故障保护。这些器件定义了电源欠压或浮动引脚情况下的失效防护行为。这些收发器不仅采用业界通用 SOIC-8 和 VSON-8 封装，而且还提供节省空间的小尺寸 SOT-23 封装选项。

商品特性

符合面向汽车应用的 AEC-Q100（1 级）标准
符合 ISO 11898-2:2016 物理层标准要求
提供功能安全，可帮助进行功能安全系统设计的文档
支持传统 CAN 和经优化的 CAN FD 性能（数据速率为 2、5 和 8Mbps）
具有较短的对称传播延迟时间，可增加时序裕量
TCAN1044AV I/O 电压范围支持 1.7V 至 5.5V
支持 12V 和 24V 电池应用
接收器共模输入电压：±12V
保护特性：
- 总线故障保护：±58V
- 欠压保护
- TXD 显性超时 (DTO)，数据速率低至 9.2kbps
- 热关断保护 (TSD)
工作模式：
- 正常模式
- 支持远程唤醒请求功能的低功耗待机模式
- 优化了未上电时的性能，总线和逻辑引脚为高阻抗（运行总线或应用上无负载）
支持热插拔：在总线和 RXD 输出上可实现上电/断电无干扰运行
小型 8 引脚 SOIC SOT-23 和无引线 VSON-8 封装，提高了自动光学检测 (AOI) 能力

应用领域

汽车和运输
车身控制模块
汽车网关
高级驾驶辅助系统 (ADAS)
信息娱乐系统

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交67单

	属性	参数值
	商品目录	CAN收发器
	类型	CAN-FD收发器
	数据速率	5Mbps
	工作电压	4.5V~5.5V

	属性	参数值
	工作电流	70mA
	工作温度	-40℃~+150℃
	静态电流	1.5uA
