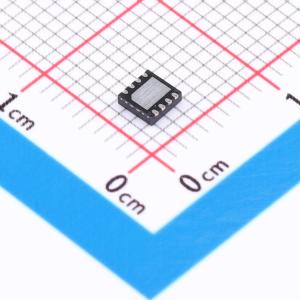

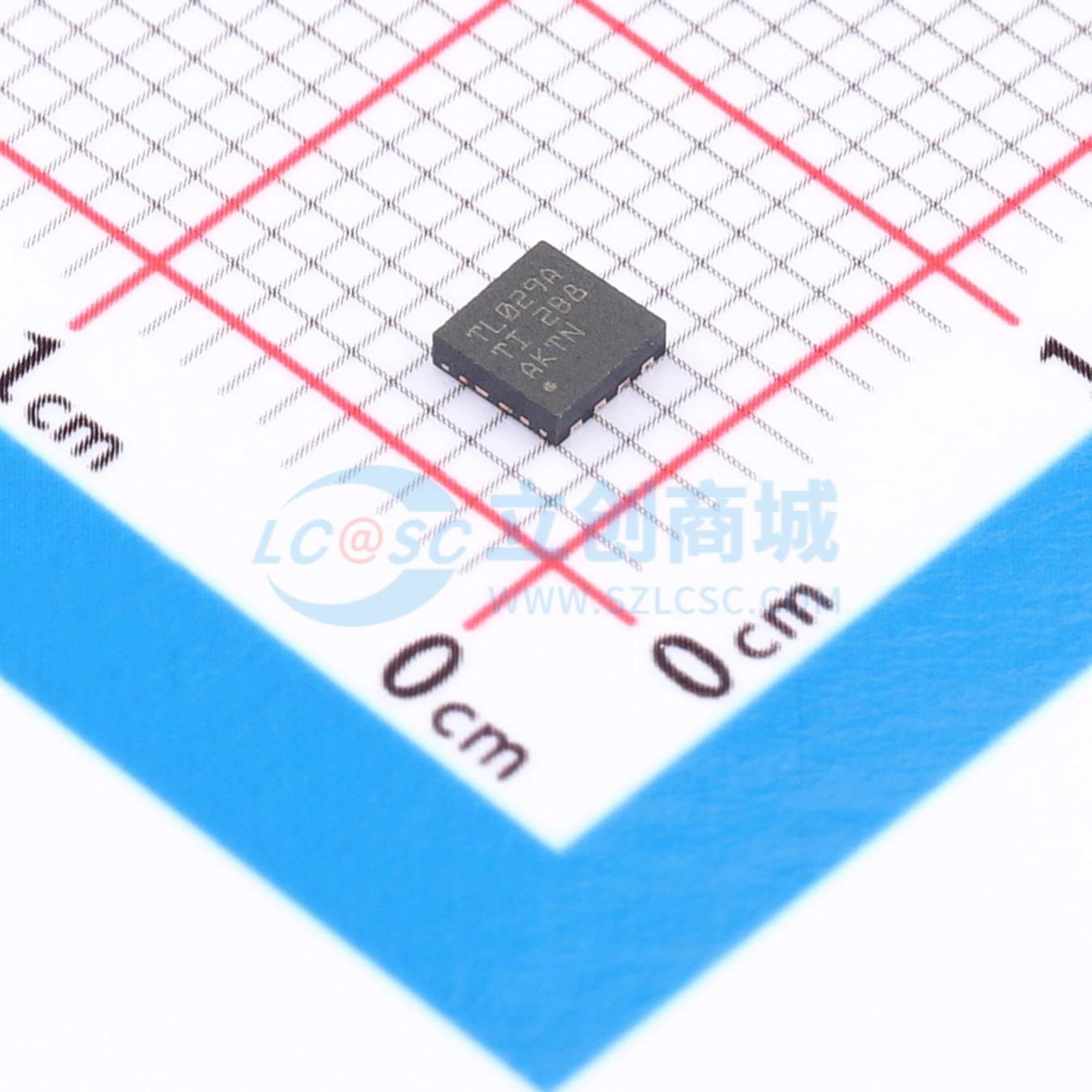

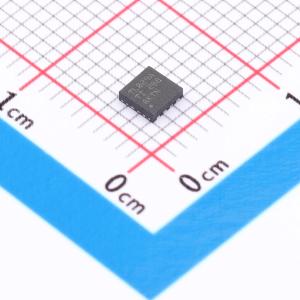

TLIN2029AMDRBRQ1

TLIN2029A-Q1 是一款本地互连网络 (LIN) 物理层收发器，集成了唤醒和保护功能，符合 LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2 A 和 ISO/DIS 17987–4 标准。LIN 是一种单线双向总线，通常用于数据传输速率高达 20kbps 的车载网络。TLIN2029A-Q1 旨在为 12V 和 24V 应用提供支持，具有更宽的工作电压范围和额外的总线故障保护。 在 LIN 总线和 RXD 输出上实现上电和断电无干扰运行。 保护特性： – ±60V LIN 总线容错 VSUP 欠压保护 TXD 显性超时 (DTO) 保护 热关断保护 系统级未供电节点或接地断开失效防护。 可提供具有可湿性侧面的 SOIC (8) 和无引线 VSON(8)。 LIN 接收器支持高达 100 kbps 的数据传输速率，从而更快速地执行内联编程。TLIN2029A-Q1 使用一个可降低电磁辐射 (EME) 的限流波形整形驱动器将 TXD 输入上的数据流转化为 LIN 总线信号。接收器将数据流转化为逻辑电平信号，此信号通过开漏 RXD 引脚发送到微处理器。休眠模式可实现超低电流消耗，该模式允许通过 LIN 总线或 EN 引脚实现唤醒。

• 符合面向汽车应用的 AEC-Q100（1 级）标准
• 符合 LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2 A 和 ISO/DIS 17987–4 电气物理层 (EPL) 规格标准
• 符合面向汽车应用的 SAE J2602-1 LIN 网络标准
• 提供功能安全
• 可帮助进行功能安全系统设计的文档

• 车身电子装置和照明
• 信息娱乐系统与仪表组
• 混合动力电动汽车和动力总成系统
• 被动安全
• 电器
