温馨提醒：图片仅供参考，商品以实物为准

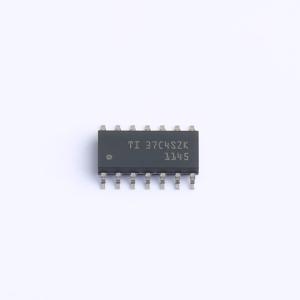

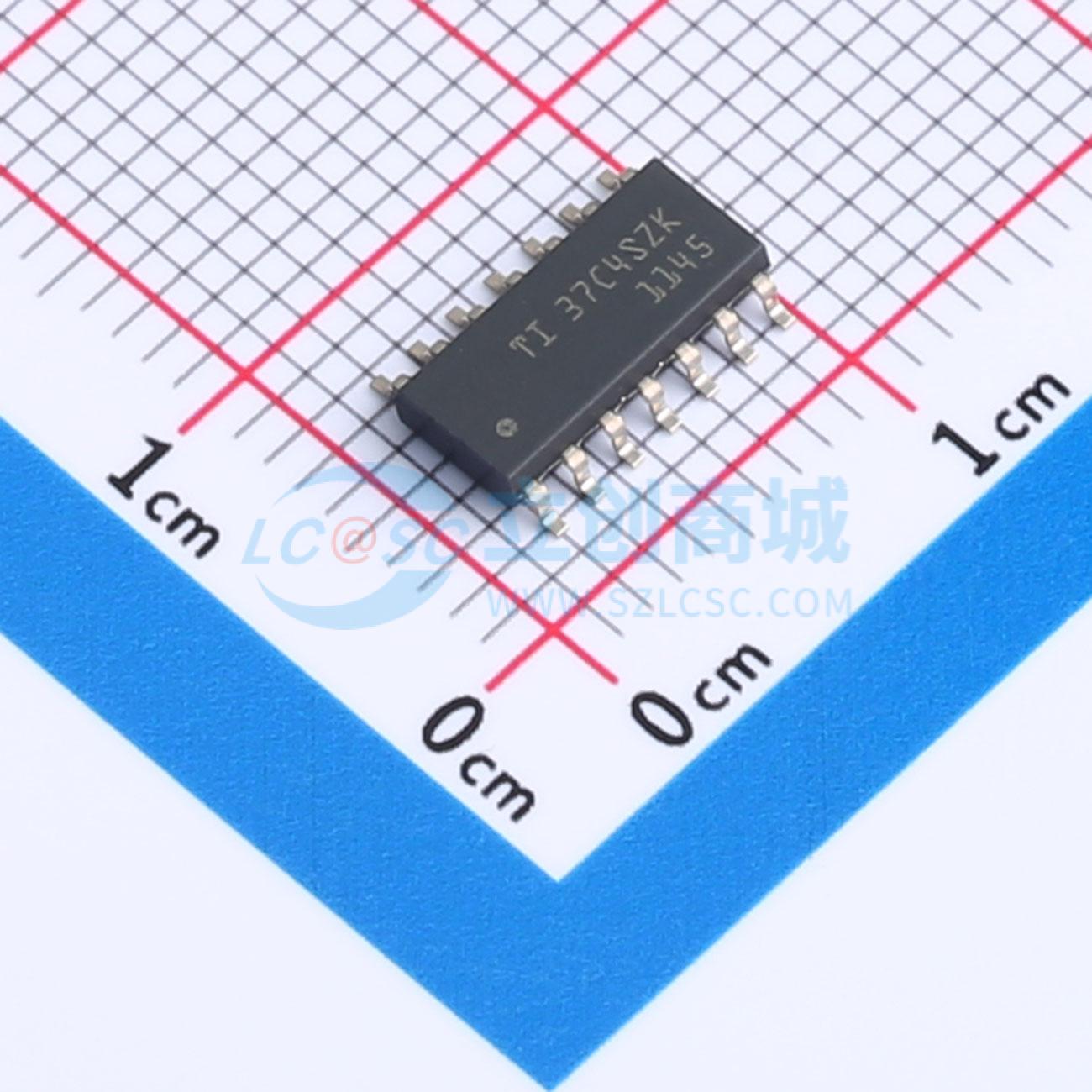

TCAN1145DRQ1
具有局部联网功能的TCAN114x-Q1增强型CANFD收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 支持高达5Mbps数据速率，符合ISO11898-2:2016标准。具有选择性唤醒/局部联网功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TCAN1145DRQ1
- 商品编号
- C3234148
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.176克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN-FD收发器 | |
| 数据速率 | 5Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 工作电流 | - | |
| 工作温度 | -40℃~+150℃ |
商品概述
TCAN114x-Q1 是一系列支持高达 5 Mbps 数据速率的增强型高速 CAN FD 收发器。这些器件使用串行外设接口 (SPI) 进行配置，支持使用全部功能。通过向 V₁₀ 引脚施加适当的电压，TCAN114x-Q1 可支持 1.8V 至 5V 的处理器 IO 标称电压，从而允许使用低功耗处理器。 TCAN1145-Q1 和 TCAN1146-Q1 收发器支持选择性唤醒功能（能够根据 WUF 标识进行唤醒）。此功能可让系统实现局部联网，并在活动状态下以更少的节点数运行，而其余节点处于低功耗睡眠模式。收发器和选择性唤醒功能符合 ISO 11898-2:2016 标准的规范。 TCAN1144-Q1 和 TCAN1146-Q1 是支持看门狗和高级总线诊断功能的全功能器件。为便于调试，可以使用高级总线故障诊断和通信功能来确定特定总线故障。 TCAN114x-Q1 是一个与寄存器兼容的增强型高速 CAN FD 收发器系列，使系统设计人员只需进行极少的软件更改而无需修改硬件，即可灵活实现所需的功能。TCAN1144-Q1 和 TCAN1146-Q1 抑制 (INH) 引脚可用于使能节点电源，或者配置为在看门狗发生错误时使用的跛行回家引脚。
商品特性
- AEC-Q100（等级 1）：符合汽车应用要求
- 符合 ISO 11898-2:2016 的要求
- TCAN1145-Q1 和 TCAN1146-Q1 在发送/接收无差错经典 CAN 或 CAN FD 数据的同时支持选择性唤醒/局部联网功能
- CAN FD 通信速率高达 5 Mbps
- 功能安全质量管理型（TCAN1144-Q1 和 TCAN1146-Q1）– 有助于进行功能安全系统设计的文档
- 提供功能安全 (TCAN1145-Q1)– 有助于进行功能安全系统设计的文档
- TCAN114x-Q1 支持 1.8V 至 5V 的处理器 IO 标称电压
- 宽工作电压范围：
- ±58V 总线故障保护
- ±12V 共模
- TCAN1144-Q1 和 TCAN1146-Q1 支持：
- 看门狗：超时、窗口和 Q&A 总线故障诊断和报告
- 可编程 INH/LIMP 引脚
- 14 引脚 SOIC、VSON 和 SOT23 封装
- 采用 VSON 封装，提高了自动光学检测 (AOI) 能力
应用领域
- 车身电子装置和照明
- 汽车信息娱乐系统和仪表组
- 混合动力、电动和动力总成系统
- 工业运输
