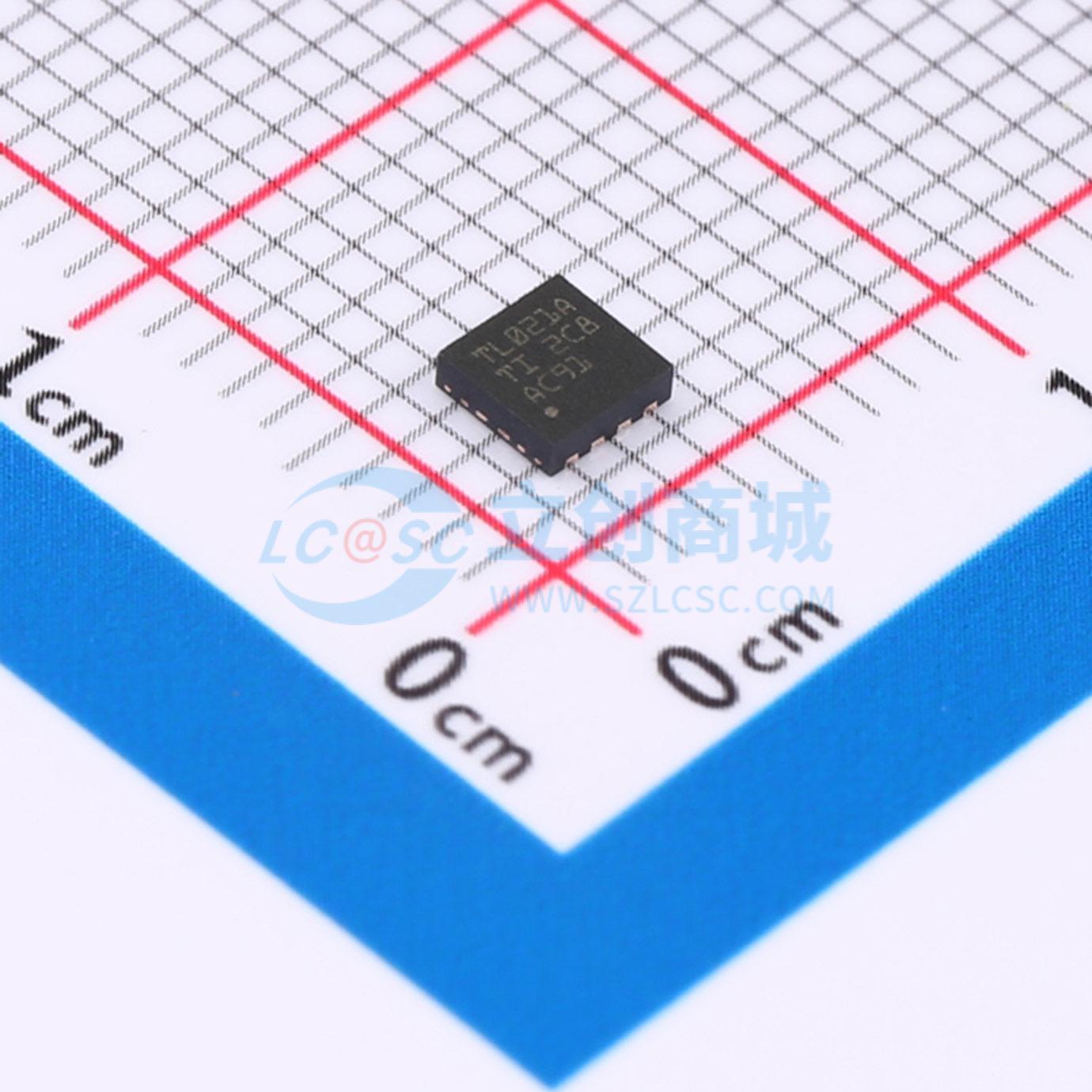

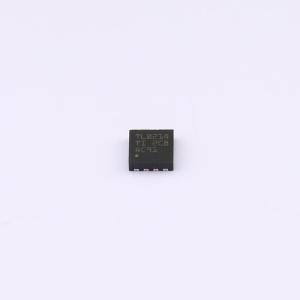

TLIN1021ADRBRQ1

TLIN1021A-Q1故障保护LIN收发器，配备抑制和唤醒功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLIN1021A-Q1是一款本地互连网络（LIN)物理层收发器，支持高达20kbps的数据速率。该器件通过TXD引脚控制LIN总线的状态，并通过其开漏RXD输出引脚报告总线的状态。
品牌名称: TI(德州仪器)
商品型号: TLIN1021ADRBRQ1
商品编号: C3234127
商品封装: SON-8(3x3)
包装方式: 编带
商品毛重: 0.0585克(g)

商品参数

商品概述

TLIN1021A-Q1 是一款本地互连网络 (LIN) 物理层收发器。LIN 是支持汽车车载网络的低速通用异步接收器发送器 (UART) 通信协议。 TLIN1021A-Q1 变送器支持高达 20 kbps 的数据速率。收发器通过 TXD 引脚控制 LIN 总线的状态，并通过其开漏 RXD 输出引脚报告总线的状态。该器件具有限流波形整形驱动器，用于降低电磁辐射 (EME)。 TLIN1021A-Q1 旨在为 12V 应用提供支持，具有宽输入工作电压范围。该器件支持低功耗睡眠模式，并可通过从 LIN、WAKE 引脚或 EN 引脚唤醒的功能从低功耗模式唤醒。该器件可以通过 TLIN1021A-Q1 INH 输出引脚选择性地启用节点上会存在的各种电源，从而在整个系统级别减少电池电流消耗。 TLIN1021A-Q1 集成了一个用于 LIN 响应器节点应用并能实现 ESD 保护和故障保护的电阻器，可减少应用中的外部组件数量。一旦发生接地漂移或电源电压断开，该器件可防止反馈电流经 LIN 流向电源输入。 TLIN1021A-Q1 还包含欠压检测、过热关断保护和接地失效保护功能。一旦发生故障情况，此发送器便会立即关闭并在故障被排除之前一直保持关闭状态。

商品特性

符合面向汽车应用的 AEC-Q100（1 级）标准
符合 LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A 和 ISO17987–4 电气物理层 (EPL) 规格标准
符合 SAE J2602-1 面向汽车应用的 LIN 网络标准
提供功能安全
可帮助进行功能安全系统设计的文档
宽工作输入电压范围
集成 45kΩ LIN 上拉电阻器
使用 INH 引脚控制系统级功耗
在 LIN 总线和 RXD 输出上实现上电/断电无干扰运行
保护特性：±45V LIN 总线容错、42V 负载突降支持、VSUP 上的欠压保护、TXD 显性状态超时、热关断、系统级未供电节点或接地断开失效防护
可采用 8 引脚 SOIC、具有可湿性侧面的 VSON 和 SOT23 封装

应用领域

车身电子装置和照明
汽车信息娱乐系统与仪表组
混合动力电动汽车和动力总成系统
工业运输

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	LIN收发器
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	4.5V~36V
	数据速率	20Kbps

	属性	参数值
	接收器滞后	-
	工作温度	-40℃~+150℃
	工作电流	6.5mA
	静态电流	16uA
	静电保护	±8kV
