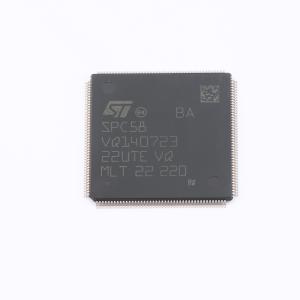

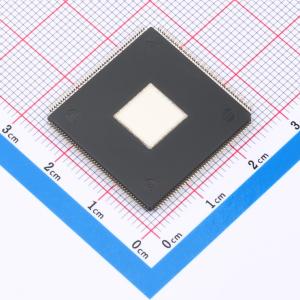

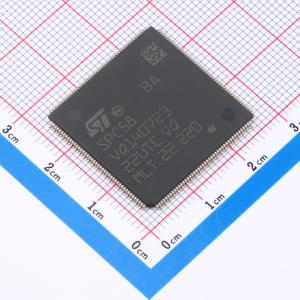

SPC58NH92E7RMI0X

SPC58EHX、SPC58NHX 微控制器属于取代 SPC58X 系列的一系列设备。它基于 SPC58X 系列的传统，同时引入了新特性并提高了吞吐量，从而大幅降低了每项功能的成本，并显著提升了性能（每毫瓦的 MIPS）。

SPC58EHX、SPC58NHX 内部模块包括以下特性：

• 三个主 CPU，双发射 32 位 CPU 核心复合体（e200z4），其中一个具有锁步检查核心。
• 符合 Power Architecture 嵌入式规范。
• 指令集增强允许可变长度编码（VLE），混合编码 16 位和 32 位指令，以减少代码大小。
• 单精度浮点运算。
• 轻量级信号处理辅助处理单元（LSP APU）指令支持在 Core_0、Core_1 和 Core_2 上进行数字信号处理（DSP）。
• 为 Core_0、Core_1 和 Core_2 提供 32 KB 本地指令 RAM 和 64 KB 本地数据 RAM。
• 为 Core_0、Core_1 和 Core_2 提供 16 KB I-Cache 和 8 KB D-Cache。
• 10 MB 片上 Flash，支持在编程和擦除操作期间读取，并且多块支持 EEPROM 仿真，支持在两个代码 Flash 分区之间同时读取。
• 1088 KB 片上通用 SRAM（+192 KB 数据 RAM 和 96 KB 指令 RAM 包含在 CPU 中）。
• 224 KB HSM 专用闪存（192 KB 代码 + 32 KB 数据）。
• 多通道直接内存访问控制器（eDMA）：一个具有 64 个通道的 eDMA，一个具有 16 个通道的 eDMA。
• 一个锁步中断控制器（INTC）。
• 双相位锁定环路，为外设提供稳定的时钟域，为处理和流媒体壳提供 FM 调制域。
• 双交叉开关架构，支持多个总线主控对片上外设、Flash 或 RAM 的并发访问，并具有端到端 ECC。
• 符合 EVITA full 规范的硬件安全模块（HSM）。
• 系统集成单元精简版（SIUL）。
• 启动辅助 Flash（BAF）支持通过异步 CAN 或 LIN/UART 进行工厂编程。
• 增强型模数转换器系统，包括一个 12 位 SAR 模拟转换器监督器、四个独立的快速 12 位 SAR 模拟转换器，以及一个用于待机模式的独立 10 位 SAR 模拟转换器。
• 十一个串行外设接口（DSPI）模块，其中一个甚至在低功耗模式下工作。
• 二十四条 LIN 和 UART 通信接口（LINFleXD）模块，其中 LINFleXD_0 是主/从模式，其他均为主模式。
• 十六个模块化控制器局域网（MCAN）模块，均支持灵活数据速率（CAN-FD）。
• 双通道 FleXRay 控制器。
• 10/100 Mbps 以太网控制器（以太网 0），符合 IEEE 802.3-2008、IEEE 1588-2008、IEEE 802.1AS-2011、IEEE 802.1-Qav-2009 和 IEEE 802.3az-2010 标准。
• 10/100/1000 Mbps 以太网控制器（以太网 1），带 RGMII PHY 接口，3 个 TX 队列，3 个 RX 队列，TX Queue0 上的校验和卸载引擎，TX 和 RX FIFOs 各 16 KB，2 个 AV TX 队列和 3 个 AV RX 队列，TSN 特性包括 IEEE 802.1Qbv、IEEE 802.1AS-Rev/D2.0、IEEE 802.3br/D3.1 和 IEEE 802.1Qbu/D3.1。
• 支持 1 位、4 位、8 位接口的 SD/SDIO/MMC 主机接口，完全向后兼容旧版 MMC 卡，全速 SDR 和 DDR 总线模式，3.3 V IO 电压，SD 卡规范 v3.01，SDIO 规范 v3.0。
• 支持 SPI 模式、1 位、4 位、8 位接口的 OctalSPI 主机接口，4 位和 8 位接口的 SDR 和 DDR，3.3 V IO 电压，最高 100 MHz 时钟，Hyperbus 总线模式，单端时钟最高 100 MHz，支持同时最多两个设备。
• 低功耗电源选项：外部稳压器（1.2 V 核心，3.3 V–5 V IO），单个内部线性稳压器带外部镇流器。
• 符合 IEEE-ISTO 5001-2003 标准的 NeXus 开发接口（NDI），部分支持 2010 标准。
• 符合联合测试行动组（JTAG）（IEEE 1149.1）标准的设备和板卡测试支持。
• 具有智能唤醒序列的待机电源域。
