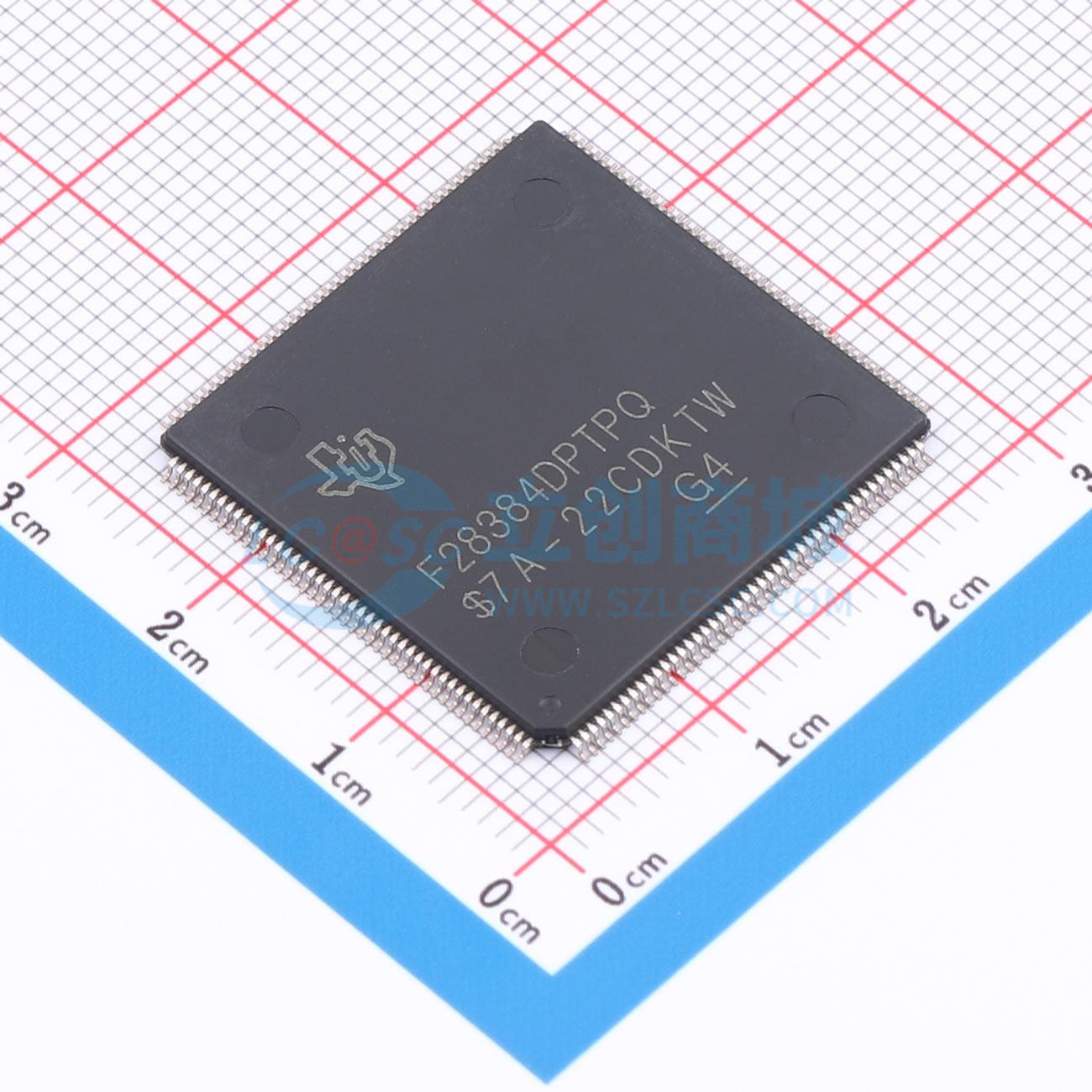

F28384DPTPQR
具有连接管理器、2 个 C28x+CLA CPU、1.5MB 闪存、FPU64、以太网的汽车类 C2000™ 32 位 MCU
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TMS320F28384D-Q1 具有连接管理器、2 个 C28x+CLA CPU、1.5MB 闪存、FPU64、以太网的汽车类 C2000™ MCU
- 品牌名称
- TI(德州仪器)
- 商品型号
- F28384DPTPQR
- 商品编号
- C3216545
- 商品封装
- LQFP-176(24x24)
- 包装方式
- 编带
- 商品毛重
- 8.433333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | 其他 | |
| CPU最大主频 | 200MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 1MB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 216KB | |
| EEPROM容量 | - |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 97 | |
| ADC(位数) | 16bit;12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.14V~1.26V | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 硬件奇偶校验;看门狗复位;硬件CRC;硬件ECC校验 |
商品概述
TMS320F28386是C2000实时微控制器系列中的可扩展、低延迟器件,用于提高电力电子设备效率,支持高功率密度、高开关频率以及GaN和SiC技术。其实时控制子系统基于32位C28xDSP内核,提供200MHz信号处理性能;独立的连接管理器基于ArmCortex-M4处理器,以125MHz运行,可独立控制接口,使C28xDSP专注于实时控制。
商品特性
- 双核C28x架构:两个32位CPU,200MHz,支持IEEE754双精度浮点、三角法数学单元、CRC引擎和快速整数除法
- 每个CPU集成512KB闪存(ECC保护)和44KB本机RAM;两个CPU共享128KB全局RAM(奇偶校验保护)
- 两个控制律加速器(CLA),200MHz,单精度浮点,可独立于C28xCPU执行代码
- 系统外设:两个外部存储器接口(EMIF),支持ASRAM和SDRAM;两个6通道DMA控制器;多达169个GPIO引脚(支持输入滤波);扩展外设中断控制器(ePIE);低功耗模式(LPM);双区安全;UID编号;嵌入式实时分析和诊断(ERAD);背景CRC(BGCRC)
- 连接管理器(CM):ArmCortex-M4处理器,125MHz;512KB闪存(ECC保护);96KBRAM(ECC或奇偶校验保护);AES加速器;通用CRC(GCRC);32通道μDMA;CM-UART、CM-I2C、SSI;10/100以太网IEEE1588MII/RMII
- C28x通信外设:快速串行接口(FSI,双发送器、八接收器);四个最高50MHzSPI(引脚可引导);四个SCI/UART(引脚可引导);两个I2C(引脚可引导);PMBus接口;两个McBSP
- CM-C28x共享通信外设:EtherCAT从站控制器;USB2.0(MAC+PHY);两个CAN模块(引脚可引导);MCAN(CANFD)
- 模拟子系统:四个ADC;16位模式1.1MSPS,12位模式3.5MSPS;支持差动输入和单端输入
- 每个ADC带采样保持电路;硬件后处理包括八个带12位DAC基准的窗口比较器和三个12位缓冲DAC输出
- 控制外设:32个PWM通道,其中8个PWM模块的A/B通道(16个通道)支持高分辨率;支持死区
- 七个eCAP模块(其中两个提供HRCAP);三个eQEP模块;八个SDFM输入通道,每通道2个独立滤波器
- 可配置逻辑块(CLB)可增强外设功能,支持位置管理器解决方案
- 时钟和系统控制:两个内部零引脚10MHz振荡器;片上晶体振荡器;窗口看门狗;丢失时钟检测;双路时钟比较器(DCC)
- 硬件内置自检(HWBIST);1.2V内核、3.3VI/O
- 功能安全:专为功能安全应用开发;提供ISO26262和IEC61508系统设计文档;系统功能符合ASILD和SIL3;硬件功能符合ASILB和SIL2;已通过ISO26262认证ASILB,通过IEC61508认证SIL2
应用领域
- 中距离/短距离雷达
- HVAC大型商用电机控制
- 自动分拣设备
- CNC控制
- 中央逆变器
- 串式逆变器
- 逆变器和电机控制
- 车载充电器(OBC)和无线充电器
- 线性电机分段控制器
- 伺服驱动器控制模块
- 工业交流-直流
- 三相UPS
