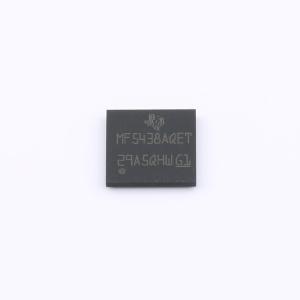

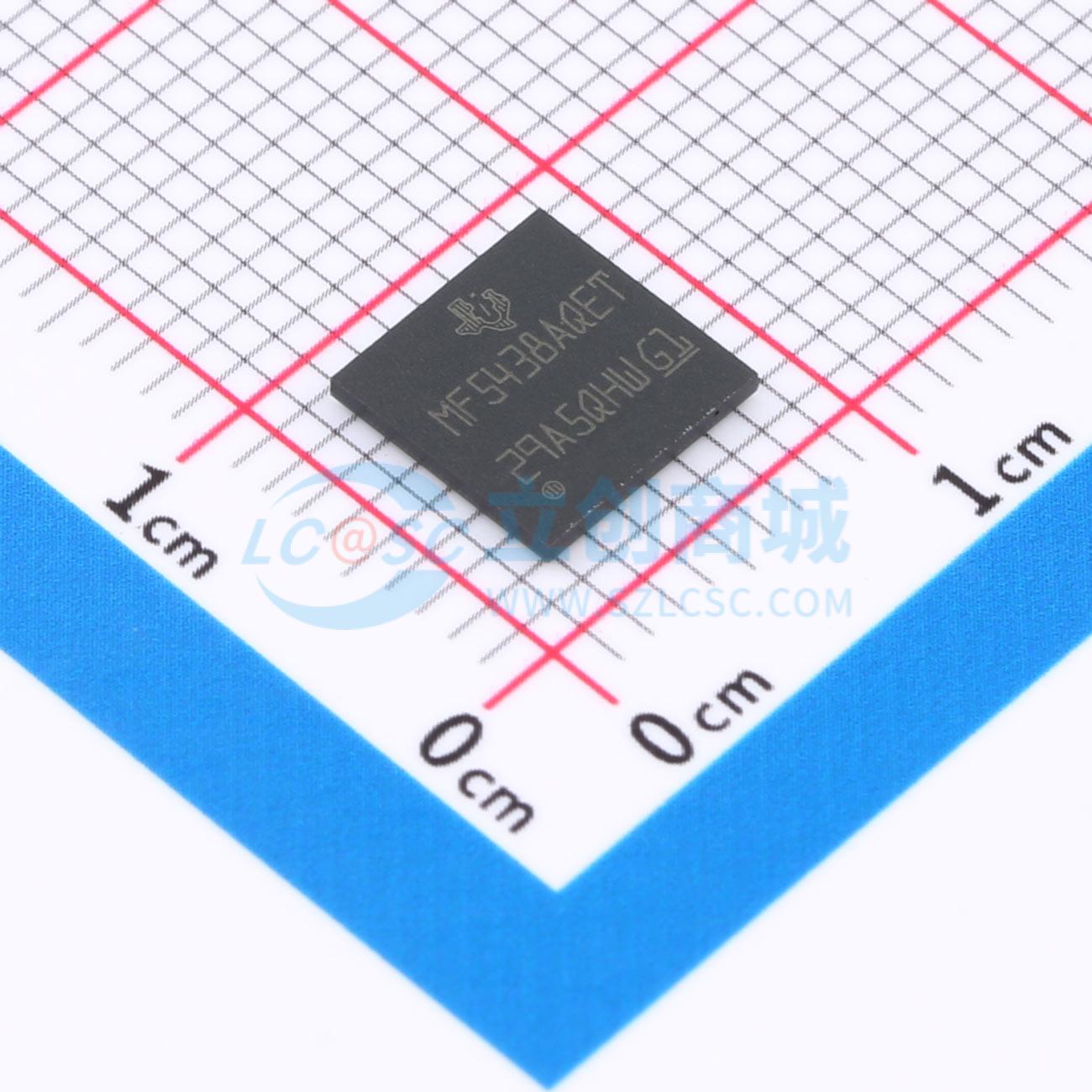

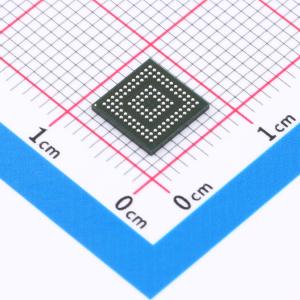

M430F5438AMZCARET

MSP430F5438A-ET 是一款超低功耗微控制器。此架构与多种低功耗模式配合使用，经过优化，可在便携式测量应用中延长电池寿命。该器件具有一个强大的 16 位 RISC CPU、16 位寄存器和有助于实现出色编码效率的常数发生器。此数控振荡器 (DCO) 可在 3.5µs（典型值）内从低功率模式唤醒至激活模式。

MSP430F5438A-ET 是一种微控制器配置，具有三个 16 位计时器、一个高性能 12 位模数转换器 (ADC)、多达四个通用串行通信接口 (USCI)、一个硬件乘法器、一个 DMA、一个具有报警功能的实时时钟 (RTC) 模块和多达 87 个 I/O 引脚。

这个器件的典型应用包括模拟和数字传感器系统、数字电机控制、遥控、恒温器、数字计时器、手持仪表。

• 工作温度版本 -ET 使用器件版本 H
• 低电源电压范围：3.6V 低至 1.8V
• 超低功耗
  • 激活模式 (AM)：所有系统时钟激活在 8MHz、3.0V 且闪存程序执行时为 230µA/MHz（典型值）；在 8MHz、3.0V 且 RAM 程序执行时为 110µA/MHz（典型值）
  • 待机模式 (LPM3)：含晶体的实时时钟、看门狗、电源监控器可用、完全 RAM 保持、快速唤醒：2.2V 时为 1.7µA，3.0V 时为 2.1µA（典型值）；低功耗振荡器 (VLO)，通用计数器，看门狗和电源监控器可用，完全 RAM 保持，快速唤醒：3.0V 时为 1.2µA（典型值）
  • 关闭模式 (LPM4)：完全 RAM 保持、电源监控器可用、快速唤醒：3.0V 时为 1.2µA（典型值）
  • 关断模式 (LPM4.5)：3.0V 时为 0.1µA（典型值）
• 3.5µs 内从待机模式唤醒（典型值）
• 16 位 RISC 架构
  • 扩展存储器
  • 高达 25MHz 系统时钟
• 灵活的电源管理系统
  • 具有可编程稳压内核电源电压的完全集成 LDO
  • 电源电压监控、监视和欠压保护
• 单一时钟系统
  • 针对频率稳定的锁相环 (FLL) 控制环路
  • 低功耗低频内部时钟源 (VLO)
  • 低频修整内部基准源 (REFO)
  • 32kHz 晶振
  • 高达 32MHz 的高频晶振
• 配有五个捕捉/比较寄存器的 16 位计时器 TA0，Timer_A
• 配有三个捕捉/比较寄存器的 16 位计时器 TA1，Timer_A
• 具有七个捕捉/比较影子寄存器的 16 位计时器 TB0，Timer_B
• 多达 4 个通用串行通信接口
  • USCI_A0、USCI_A1、USCI_A2 和 USCI_A3 均支持
    • 支持自动波特率检测功能的增强型 UART
    • 红外数据通讯 (IrDA) 编码器和解码器
    • 同步 SPI
  • USCI_B0、USCI_B1、USCI_B2 和 USCI_B3 均支持
    • I2C
    • 同步 SPI
• 12 位模数转换器 (ADC)
  • 内部基准
  • 采样和保持功能
  • 自动扫描特性
  • 14 个外部通道，2 个内部通道
• 支持 32 位运算的硬件乘法器
• 串行板上编程，无需外部编程电压
• 3 通道内部 DMA
• 带有实时时钟特性的基本计时器
• 宽工作范围：-40℃ 至 125℃（Q 级温度），-55℃ 至 125℃（M 级温度）（某些标注的参数只是针对 -40℃ 至 85℃ 指定的）
• 可用的 SnAgCu (ZCA) 或 SnPb (GCA) 焊球材料

• 模拟和数字传感器系统
• 数字电机控制
• 遥控
• 恒温器
• 数字计时器
• 手持仪表
