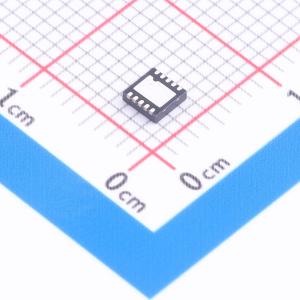

MP5000SDQ-LF-Z
MP5000SDQ-LF-Z
- 品牌名称
- MPS(芯源)
- 商品型号
- MP5000SDQ-LF-Z
- 商品编号
- C3210753
- 商品封装
- QFN-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 10V~18V | |
| 导通电阻 | 40mΩ | |
| 工作温度 | -40℃~+125℃ |
商品概述
MP5000S是一款保护器件，旨在保护输出端（源极）电路免受输入端（VCC）瞬态影响。它还能保护VCC免受来自源极的意外短路和瞬态影响。 启动时，通过限制源极的压摆率来限制浪涌电流。压摆率由dv/dt引脚处的一个小电容控制。dv/dt引脚有一个内部电路，允许用户将该引脚浮空（不连接），源极仍能获得0.9ms的上升时间。 输出端（源极）的最大负载采用电流限制。这通过采用检测FET拓扑结构来实现。电流限制的大小由从I-Limit引脚到源极引脚的外部电阻控制。 内部电荷泵驱动功率器件的栅极，使导通电阻极低的DMOS功率FET仅为40mΩ。 源极可免受VCC输入电压过低或过高的影响。欠压锁定（UVLO）确保在功率器件开启前，VCC高于最低工作阈值。如果VCC超过高输出阈值，源极电压将受到限制。
商品特性
- 集成40mΩ功率FET
- 使能/故障引脚
- 输出电压压摆率可调
- 可调电流限制：1 - 5A
- 热保护
- 过压限制
应用领域
- 热插拔PC卡
- 笔记本电脑
