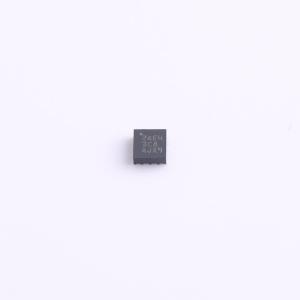

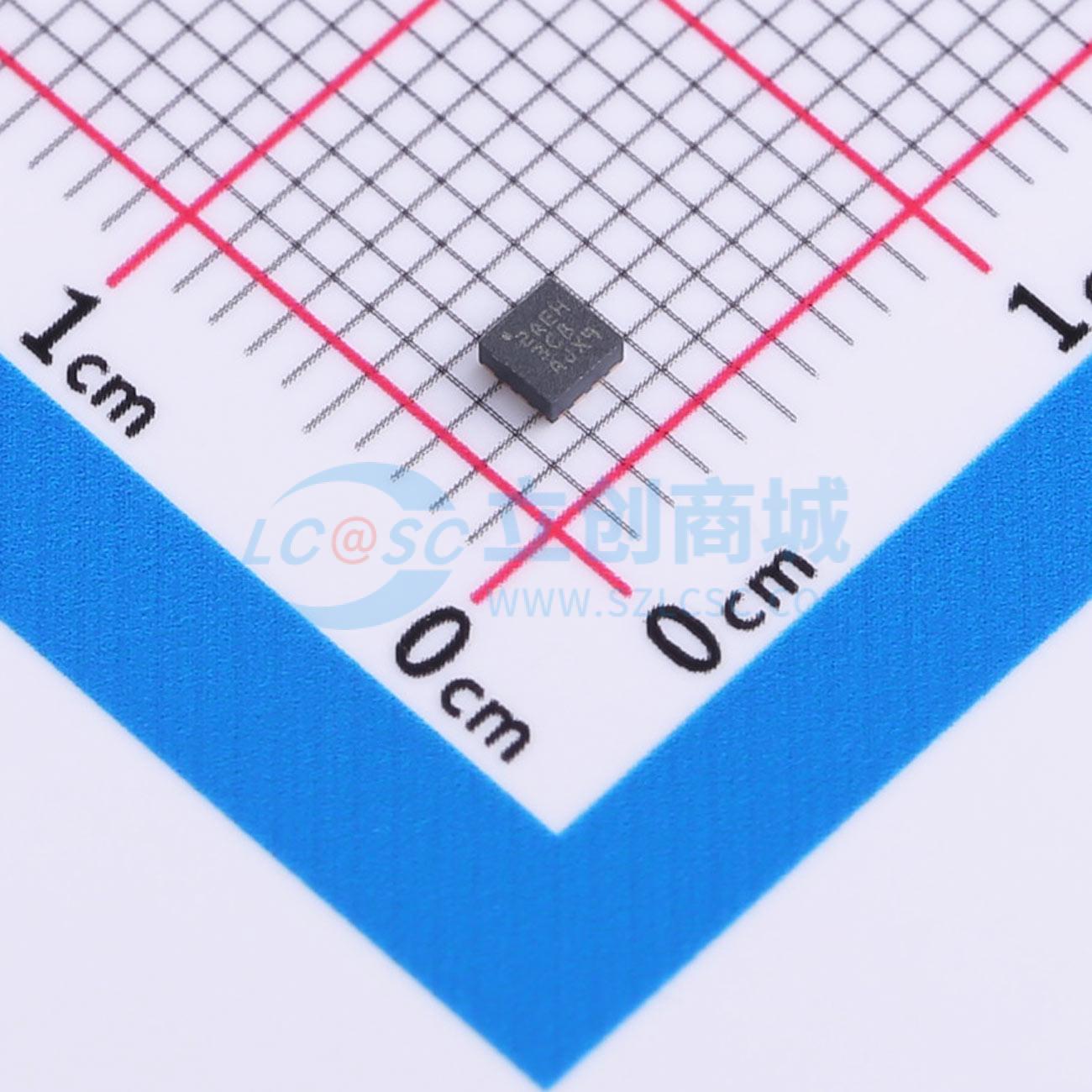

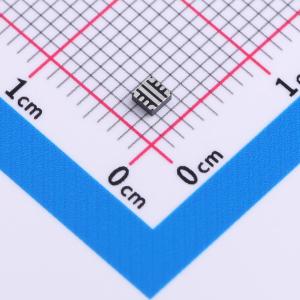

LM73100RPWR

具有输入反极性保护和过压保护功能的集成式理想二极管

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM7310 具有集成式理想二极管和过压保护功能的 2.7V 至 23V、28mΩ、5.5A 负载开关
品牌名称: TI(德州仪器)
商品型号: LM73100RPWR
商品编号: C3210761
商品封装: VQFN-10-HR(2x2)
包装方式: 编带
商品毛重: 0.080714克(g)

商品参数

商品概述

LM73100 是一款采用小型封装的高度集成电路保护和电源管理解决方案。该器件使用很少的外部元件即可提供多种保护模式，能够非常有效地抵御电压浪涌、反极性、反向电流和过多浪涌电流。借助集成的背对背 FET 和始终阻断从输出到输入的反向电流等特性，该器件非常适合电源多路复用器/ORing 应用。该器件采用基于线性 ORing 的方案，可确保实现几乎为零的直流反向电流，并以超小的正向压降和功率耗散来模拟理想的二极管行为。浪涌电流有特别要求的应用可以通过单个外部电容器设定输出转换率。通过在输入超过可调过压阈值时切断输出，可以保护负载免受输入过压情况的影响。该器件还可在稳态期间对瞬态过流事件提供快速跳变响应。该器件可在模拟电流监测引脚上精确检测输出负载电流。该器件可采用 2mm x 2mm 10 引脚 HotRod QFN 封装，旨在改善热性能并减小系统尺寸。器件的额定工作结温范围为 –40°C 至 +125°C。

商品特性

宽工作输入电压范围：2.7V 至 23V，绝对最大值为 28V，可耐受高达 -15V 的负电压
具有低导通电阻的集成式背对背 FET：RON = 28.4mΩ（典型值）
具有真反向电流阻断功能的理想二极管运行状态
快速过压保护，响应时间为 1.2μs（典型值）
可调节过压锁定 (OVLO)
稳态期间针对瞬态过流实现快速跳变响应，响应时间为 500ns（典型值）
故障后锁存
模拟负载电流监测器输出 (IMON)，电流范围：0.5A 至 5.5A，精度：±15%（最大值）(IOUT ≥ 1A)
具有可调节欠压锁定阈值 (UVLO) 的高电平有效使能输入
可调节的输出压摆率控制 (dVdt)
过温保护
具有可调节阈值 (PGTH) 的电源正常状态指示 (PG)
小尺寸：QFN 2mm x 2mm，0.45mm 间距

应用领域

电源多路复用器/ORing
适配器输入保护
机顶盒/智能扬声器
USB PD 端口保护
PC/笔记本电脑/显示器/扩展坞
电动工具/充电器
POS 终端

	属性	参数值
	商品目录	理想二极管/ORing控制器
	输入电压(Vin)	2.7V~23V
	正向压降(Vf)	28.4mV

	属性	参数值
	导通电阻(RDS(on))	44.85mΩ
	静态电流(Iq)	426uA
	工作温度	-40℃~+125℃
