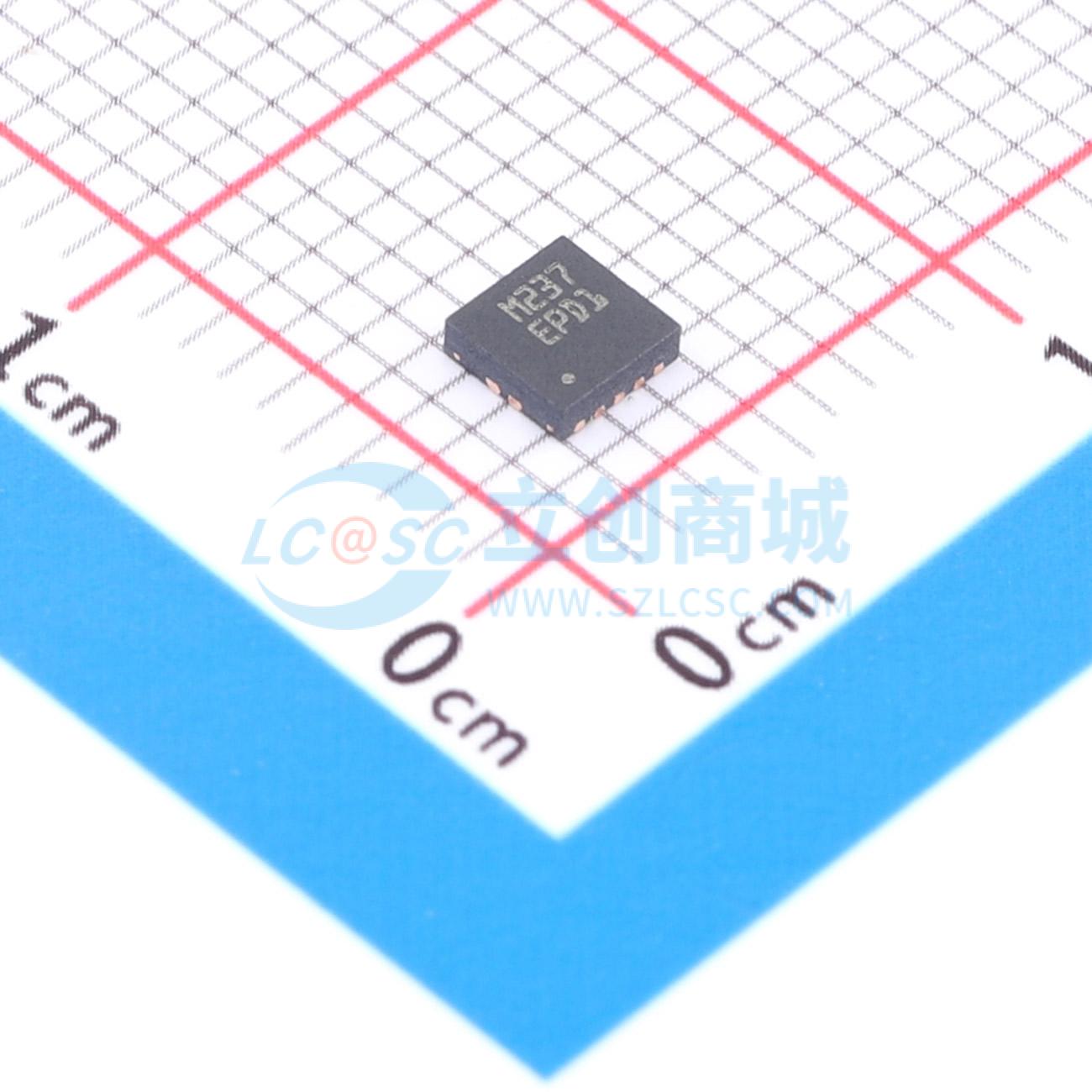

温馨提醒：图片仅供参考，商品以实物为准

STELPD01PUR

电源线用电子负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: STELPD01 是一款用于电源轨保护应用的集成式电子功率开关。它能够精确检测过流和过压情况并做出响应。当出现过载情况时，该器件进入断开状态，将负载与电源断开
品牌名称: ST(意法半导体)
商品型号: STELPD01PUR
商品编号: C3210741
商品封装: DFN-10(3x3)
包装方式: 编带
商品毛重: 0.116728克(g)

商品参数

商品概述

STELPD01是一款用于电源轨保护应用的集成电子电源开关。它能够精确检测并响应过电流和过电压状况。当发生过载情况时，该设备会进入开路状态，将负载与电源断开。在故障情况下，可以驱动外部功率MOSFET来管理功率损耗保护。当输入端出现过电压时，设备会将输出调节至预设的17.5V值。欠压锁定功能可防止负载因电压过低而发生故障，使设备保持关闭状态。STELPD01具有可调的启动斜率，这在启动和热插拔操作期间有助于控制涌入电流。

商品特性

宽输入电压范围：4 V至18 V
典型输出过压箝位17.5 V
绝对最大电压23.5 V
最大连续电流5 A
可调电流限制，具有电路断路器功能
热保护
输入欠压锁定
启动时低浪涌电流
集成40 mΩ功率FET
EN/故障引脚
可调slew rate的输出电压
用于反向电流阻断FET的栅极控制引脚
锁存或自动重试
提供DFN10L 3x3 mm封装

应用领域

热插拔保护
工业系统
适用于Type-C和USB PD应用的VBUS管理

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	5A

	属性	参数值
	工作电压	4V~18V
	导通电阻	42mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；过压保护(OVP)；欠压保护(UVP)
