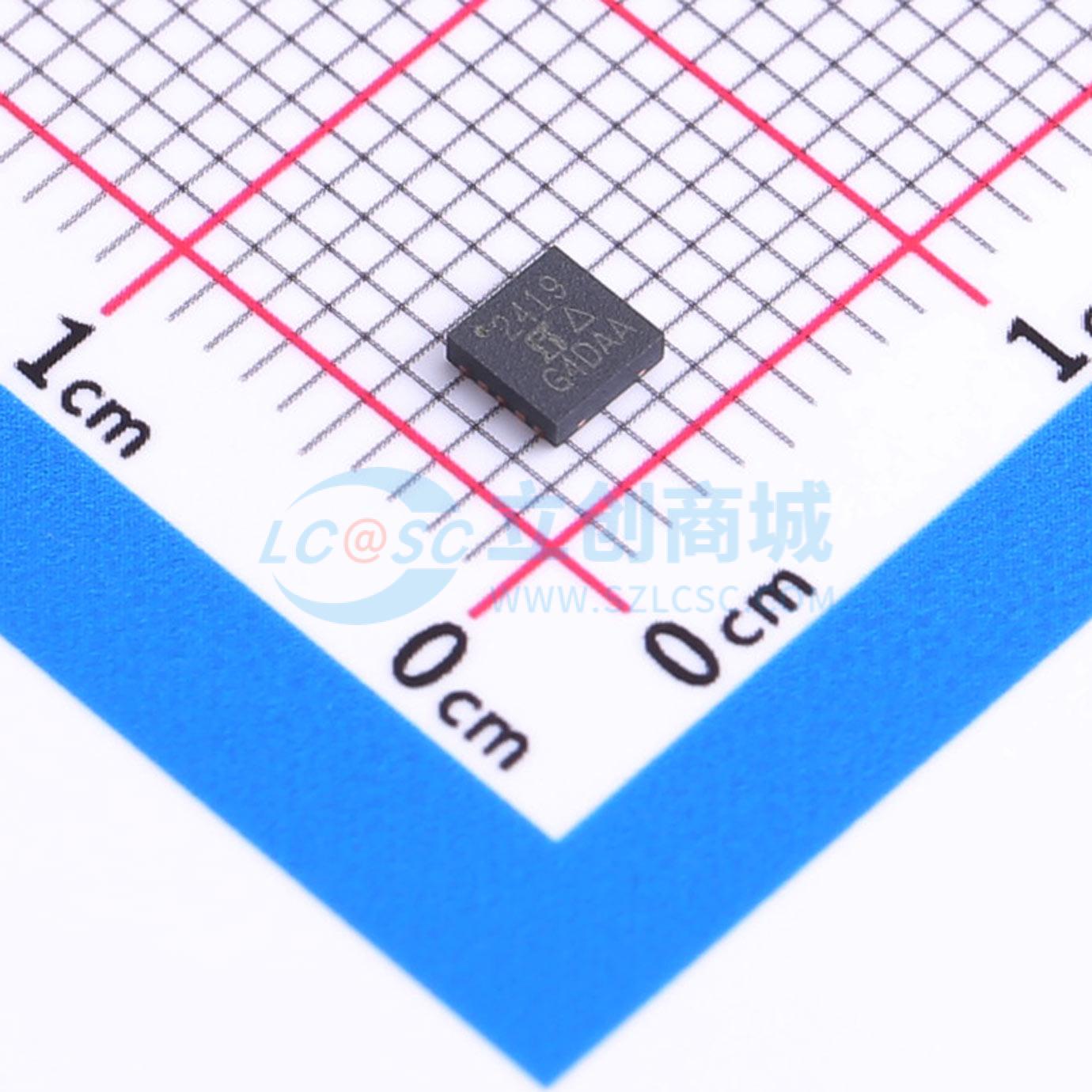

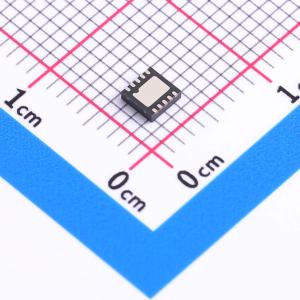

温馨提醒：图片仅供参考，商品以实物为准

SIP32419DN-T1-GE4

28V, 56 mΩ, 带可编程电流限制和压摆率控制的负载开关

描述: 负载开关集成了多种控制功能，简化了设计，提高了与开关相连电路的可靠性。是 56mΩ 开关，设计用于 6V 至 28V 范围。内部产生的栅极驱动电压确保在输入电压工作范围内具有良好的 RON 线性度。具有可编程软启动、可编程电流限制、过温保护等功能。当 VOUT 达到 VIN 的 90% 时，电源正常。热关断和过流保护时故障标志亮起。具有欠压锁定、自动重试（SiP32429）和锁断（SiP32419）版本。采用节省空间的 DFN10 3mm x 3mm 封装。
品牌名称: VISHAY(威世)
商品型号: SIP32419DN-T1-GE4
商品编号: C3210743
商品封装: DFN-10(3x3)
包装方式: 编带
商品毛重: 0.116728克(g)

商品参数

商品概述

SiP32419和SiP32429是集成了多种控制功能的负载开关，旨在简化设计并提高连接到开关的电路的可靠性。这两种设备都是56 mΩ的开关，设计用于在6V至28V范围内工作。内部生成的栅极驱动电压确保在整个输入电压工作范围内具有良好的导通电阻线性度。

SiP32419和SiP32429具有一个斜率控制电路，该电路通过外部电容设定的值来控制开关的开启时间。软启动后，过流保护电路（OCP）会持续监测通过负载开关的电流，并通过控制开关阻抗将电流限制在由外部电阻编程设定的水平。如果过流状态持续超过7毫秒，开关将自动关闭。SiP32419和SiP32429还具有过温保护电路（OTP），当结温超过约135°C时，该电路会关闭开关。当温度下降大约40°C的滞后量后，OTP电路将释放开关。

当检测到OCP或OTP故障条件时，FLG引脚会被拉低。对于SiP32429，在故障条件清除150毫秒后，故障标志将被释放，且开关将以编程设定的斜率自动开启。对于SiP32419，开关将保持关闭状态，且故障标志将持续存在。如果不在过温故障条件下，可以通过切换EN引脚上的任一控制信号或输入电源来重置开关。

SiP32419和SiP32429采用空间效率高的DFN10 3 mm x 3 mm封装。

应用领域

eFuse,智能负载开关
白色家电，电器
平板显示器
机顶盒，游戏主机
智能电表，医疗分析仪
工业4.0物联网
电信网络
射频LNA电源
SSD驱动器，数据存储

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	3.5A

	属性	参数值
	工作电压	6V~28V
	导通电阻	56mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；过流保护(OCP)
