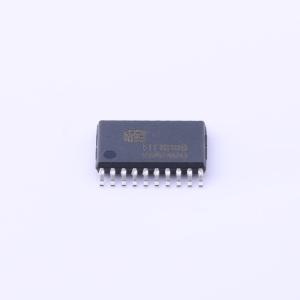

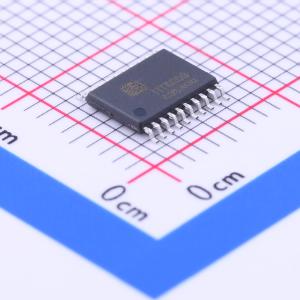

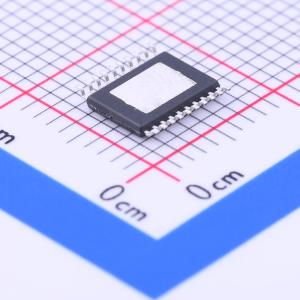

HT6809

HT6809是一款内部集成32阶数字音量控制以及防削顶失真功能且具有超低EMI的立体声免输出滤波器D类音频功率放大器，在电源电压5V、THD+N = 10%、4Ω负载的条件下，输出高达3W的功率，在提供媲美于AB类放大器性能的同时，效率高达90%。 HT6809的最大特点是防削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），也能自适应地防止在电池应用中由电源电压下降所造成的输出削顶，显著提高音质，创造非常舒适的音乐享受，并保护扬声器免受过载损坏。通过在ACRC端外接不同电阻电容值，可灵活设置放大器的音质和输出功率；同时芯片提供了ACF Off模式。 HT6809采用独有的电磁辐射（EMI）抑制技术，具有超优异的全带宽低辐射性能，辐射水平在不加任何辅助设计时仍远远低于FCC Part15 Class B标准值，降低了系统电磁兼容设计难度。 HT6809内部集成免滤波器数字调制技术，能够直接驱动扬声器，并最大程度减小脉冲输出信号的失真和噪音。极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。 此外，HT6809内置的关断功能使待机电流最小化，还集成了静音功能、左右声道独立关断、扬声器输出端过流保护、片内过温保护和欠压异常保护等功能；采用无铅TSSOP - 20及QFN - 20封装形式。

• 防削顶失真功能(Anti - Clipping Function, ACF)
• 超优异的全带宽EMI抑制性能
• 免LC滤波器数字调制，直接驱动扬声器
• 32阶数字音量控制（DVC）
• 高输出功率3.0W@V_DDP = V_DDA = 5.0V，R_L = 4Ω，THD + N = 10%；1.9W@V_DDP = V_DDA = 5.0V，R_L = 8Ω，THD + N = 10%
• 高效率85%÷V_DDP = V_DDA = 5.0V，R_L = 4Ω，P_0 = 1W
• 低THD + N 0.1%÷V_DDP = V_DDA = 5.0V，R_L = 4Ω，P_0 = 1W
• 通道隔离度80dB@fIN = 1kHz，Av = 18dB
• 高信噪比SNR:90dB@ VDDP = VDDA = 5.0V，Av = 18dB
• 优异的“噼噗 - 咔嗒”（Pop - Click）噪声抑制性能
• 静音功能
• 独立声道关断
• 过流保护功能、过热保护功能
• 欠压异常保护功能
• 无铅封装，TSSOP - 20，QFN - 20

• 便携式音箱，USB音箱，FM插卡式音箱
• MP3/MP4扩展坞
• 便携式游戏机，数码相框
• 手机，笔记本电脑
• 小尺寸LCD电视/监视器
