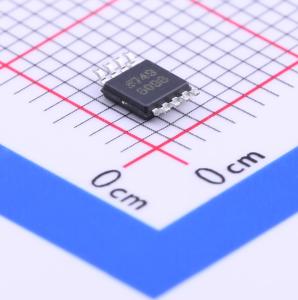

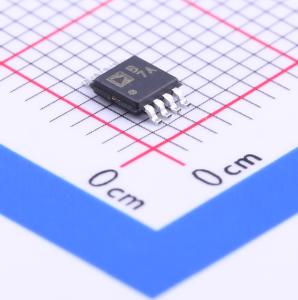

温馨提醒：图片仅供参考，商品以实物为准
AD8510ARMZ
精密、极低噪声、低输入偏置电流、宽带宽JFET运算放大器（单通道）
- 描述
- 是单、双和四通道精密JFET放大器，具有低失调电压、输入偏置电流、输入电压噪声和输入电流噪声。低失调、低噪声和极低的输入偏置电流的组合，使其特别适用于高阻抗传感器放大和使用分流器进行精确电流测量。直流精度、低噪声和快速建立时间的结合，使其在医疗仪器、电子测量和自动测试设备中具有卓越的精度。与许多竞争放大器不同，即使在存在大量容性负载的情况下，也能保持快速建立性能
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8510ARMZ
- 商品编号
- C36843
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 8MHz | |
| 输入偏置电流(Ib) | 25pA | |
| 输入失调电压(Vos) | 400uV | |
| 共模抑制比(CMRR) | 100dB | |
| 压摆率(SR) | 20V/us | |
| 输出电流 | 54mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 静态电流(Iq) | 2mA | |
| 工作温度 | -40℃~+125℃ | |
| 双电源(Vee ~ Vcc) | -15V~-5V；5V~15V | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 噪声密度(eN) | 8nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 5pA |
商品概述
AD8510/AD8512/AD8513分别为单通道、双通道和四通道精密JFET放大器，具有低失调电压、低输入偏置电流、低输入电压噪声和低输入电流噪声的特点。 低失调、低噪声和极低的输入偏置电流相结合，使这些放大器特别适用于高阻抗传感器放大以及使用分流器进行精确电流测量。直流精度、低噪声和快速建立时间相结合，使它们在医疗仪器、电子测量和自动测试设备中具有卓越的精度。与许多竞争产品不同，即使在连接大电容负载时，AD8510/AD8512/AD8513仍能保持快速建立性能。与许多早期的JFET放大器不同，当输入电压超出最大共模电压范围时，AD8510/AD8512/AD8513不会出现输出相位反转的问题。 快速的压摆率和容性负载下的出色稳定性，使AD8510/AD8512/AD8513非常适合用于高性能滤波器。低输入偏置电流、低失调和低噪声使光电二极管放大电路具有较宽的动态范围。低噪声和失真、高输出电流以及出色的速度，使AD8510/AD8512/AD8513成为音频应用的理想选择。 AD8510/AD8512均提供8引脚窄体SOIC_N和8引脚MSOP封装。采用MSOP封装的产品仅提供卷带封装形式。AD8513提供14引脚SOIC_N和TSSOP封装。 AD8510/AD8512/AD8513的工作温度范围为-40℃至+125℃的扩展工业温度范围。
商品特性
- 快速建立时间：500 ns至0.7%
- 低失调电压：最大400 μV
- 低温漂失调电压：典型值1 μV/℃
- 低输入偏置电流：在Vs = ±15 V时典型值为25 pA
- 双电源供电：±2.5 V至±15 V
- 低噪声：在f = 1 kHz时典型值为8 nV/√Hz
- 低失真：0.0005%
- 无相位反转
- 单位增益稳定
应用领域
- 仪器仪表
- 多极点滤波器
- 精密电流测量
- 光电二极管放大器
- 传感器
- 音频
