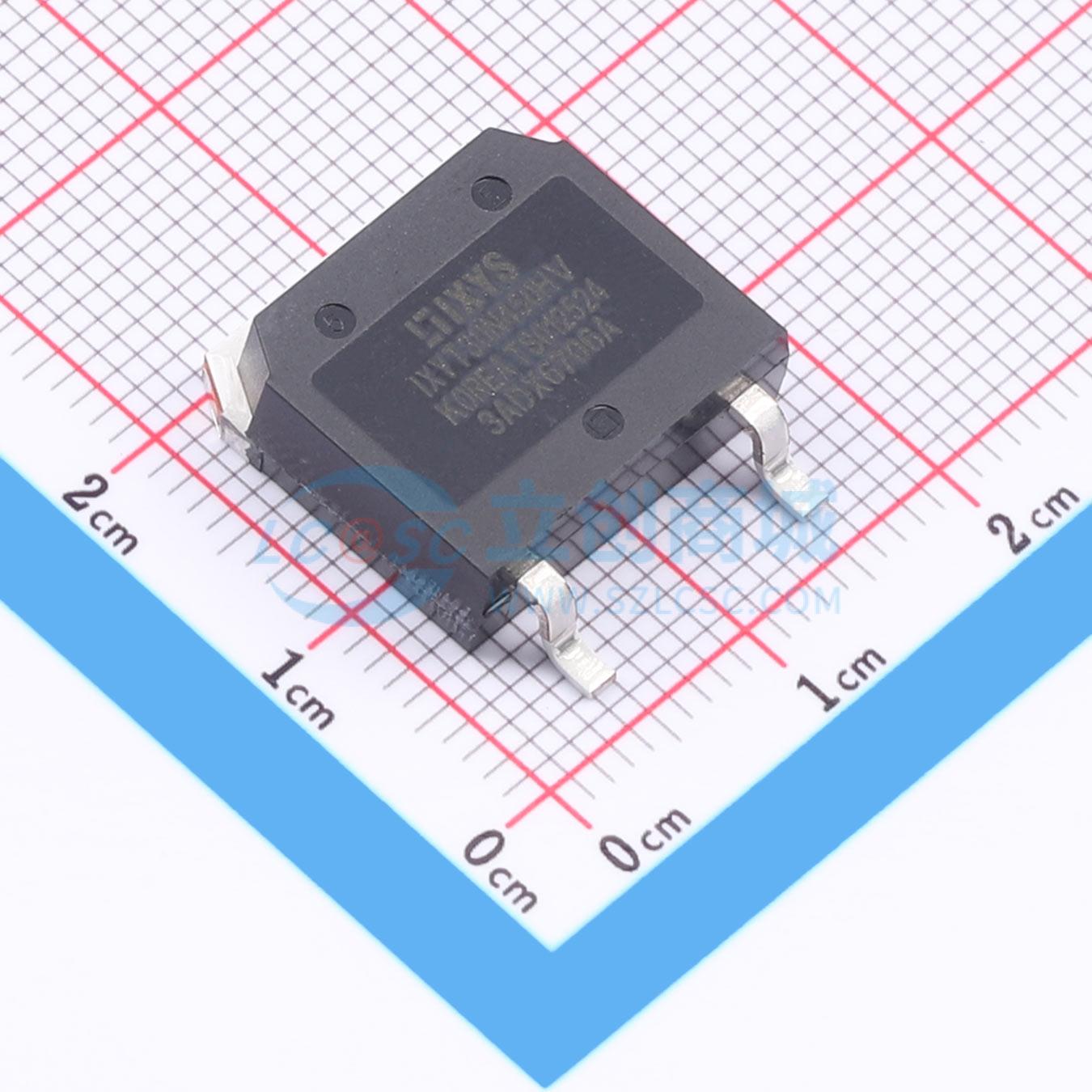

温馨提醒：图片仅供参考，商品以实物为准

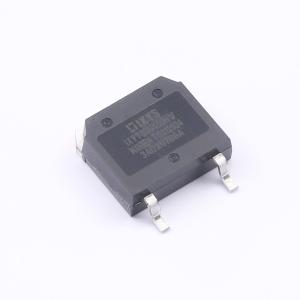

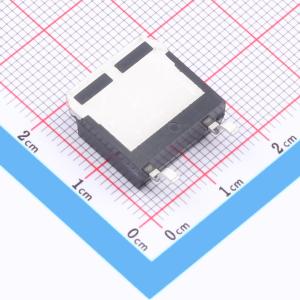

IXYT30N450HV
4.5kV 60A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：高压封装。 高阻断电压。 高峰值电流能力。 低饱和电压。 低栅极驱动要求。 高功率密度。应用：开关模式和谐振模式电源。 不间断电源 (UPS)
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXYT30N450HV
- 商品编号
- C3194075
- 商品封装
- TO-268HV
- 包装方式
- 管装
- 商品毛重
- 16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 430W | |
| 集射极击穿电压(Vces) | 4.5kV | |
| 集电极电流(Ic) | 60A | |
| 集射极饱和电压(VCE(sat)) | 3.2V@30A,15V | |
| 栅极阈值电压(Vge(th)) | 3.9V@15V,30A | |
| 栅极电荷量(Qg) | 88nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.84nF | |
| 输出电容(Coes) | 83pF | |
| 反向传输电容(Cres) | 35pF | |
| 开启延迟时间(Td(on)) | 38ns | |
| 关断延迟时间(Td(off)) | 168ns | |
| 导通损耗(Eon) | - | |
| 工作温度 | -55℃~+150℃@(Tj) |
