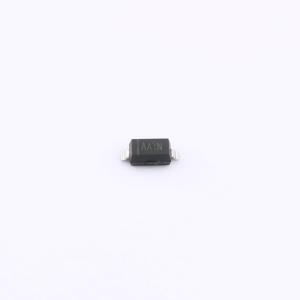

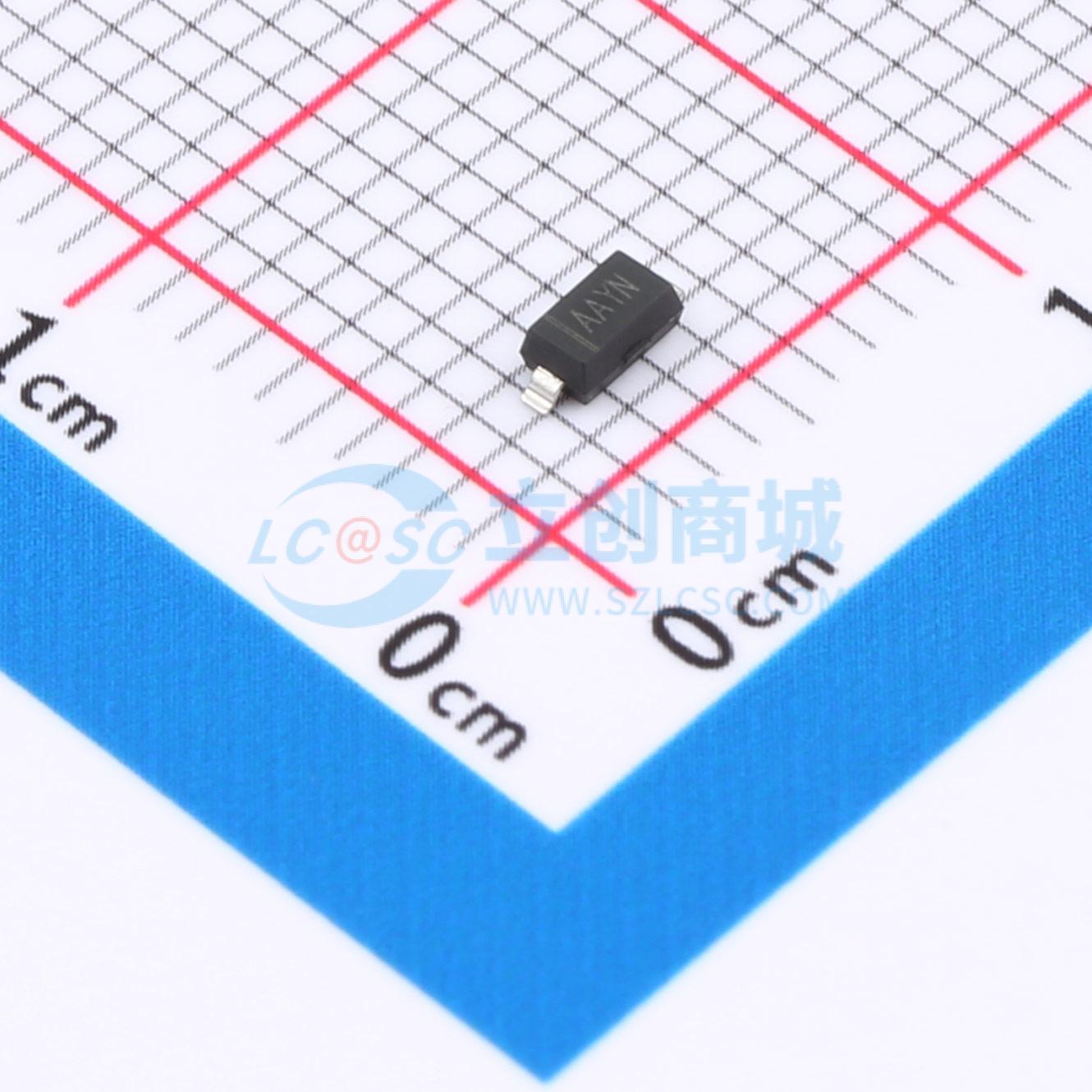

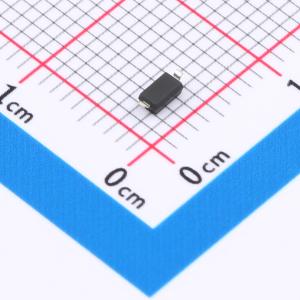

MP4690GSD-LF-Z
7V
SMT扩展库PCB免费打样
- 描述
- MP4690 是一款基于 MOSFET 的智能旁路器件，用于 LED 开路保护。当单个 LED 发生故障并形成开路时，它能提供电流旁路。当 LED 自行恢复或被更换后，MP4690 会自动复位。该器件的压降极低，因此在保护过程中的传导损耗非常小，具备出色的热性能和能源效率。LED 照明需要高可靠性，特别是在汽车、路灯等应用中。MP4690 与每个 LED 并联使用，这样当一个 LED 发生故障时，同一串中的其他 LED 仍能正常工作。MP4690 的应用不仅限于 LED 负载，也可用于其他需要开路保护的负载。MP4690 通常与 1W - 2W 的 LED 配合使用，采用 SOD123 封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP4690GSD-LF-Z
- 商品编号
- C3192354
- 商品封装
- SOD-123
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED保护 | |
| 触发电压 | 7V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 通态电流(It) | 700mA |
商品概述
MP4690 是一款基于 MOSFET 的智能旁路器件，用于 LED 开路保护。当单个 LED 发生故障并形成开路时，它能提供电流旁路。当 LED 自行恢复或被更换后，MP4690 会自动复位。该器件的压降极低，因此在保护过程中的传导损耗非常小，具备出色的热性能和能源效率。 LED 照明需要高可靠性，特别是在汽车、路灯等应用中。MP4690 与每个 LED 并联使用，这样当一个 LED 发生故障时，同一串中的其他 LED 仍能正常工作。 MP4690 的应用不仅限于 LED 负载，也可用于其他需要开路保护的负载。 MP4690 通常与 1W - 2W 的 LED 配合使用，采用 SOD123 封装。
商品特性
- 简单的两端器件
- 若 LED 自行恢复或被更换，可自动复位
- 典型导通电阻为 0.22Ω
- 关断状态电流小于 1μA
- 采用 SOD123 封装
应用领域
- 难以进行预防性维护的 LED
- LED 前照灯
- 对可靠性要求较高的 LED
- 开路情况的撬棒保护
- 敏感电路的过压保护
