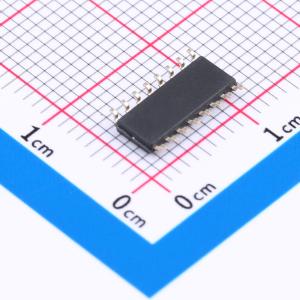

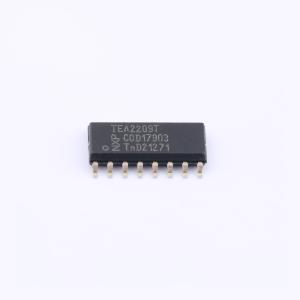

TEA2209T/1J

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 新一代有源桥式整流器控制器产品，旨在替代传统的二极管桥。将其与低电阻高压外部MOSFET配合使用，可消除典型整流器二极管正向传导损耗，从而显著提高功率转换器的效率。在90V(AC)电源电压下，效率可以提高约1.4%。采用绝缘硅片(SOI)工艺设计。是用于有源桥式整流器的控制器IC，可以直接驱动有源桥中的四个MOSFET。由于输出是整流正弦波，因此必须在应用中遵循升压型功率因数电路。
品牌名称: NXP(恩智浦)
商品型号: TEA2209T/1J
商品编号: C3192295
商品封装: SO-16
包装方式: 编带
商品毛重: 0.32克(g)

商品参数

商品概述

TEA2209T 是新一代有源桥式整流器控制器产品，旨在替代传统的二极管桥。将 TEA2209T 与低电阻高压外部 MOSFET 配合使用，可消除典型整流器二极管正向传导损耗，从而显著提高功率转换器的效率。在90 V(AC)电源电压下，效率可以提高约 1.4%。TEA2209T 采用绝缘硅片(SOI)工艺设计，是用于有源桥式整流器的控制器IC，可以直接驱动有源桥中的四个MOSFET。其控制电路检测引脚L和R之间电源电压的极性，根据极性控制斜对角的一组功率MOSFET导通或关断。TEA2209T 面向将升压型功率因数控制器作为第一级的电源，第二级可以是谐振控制器、反激控制器或任何其他控制器拓扑，适用于所有需要高效率的电源。

商品特性

消除了二极管整流器桥的正向传导损耗
极低IC功耗(2 mW)
集成高压电平转换器
直接驱动所有四个整流器MOSFET
外部零件数量很少
集成X电容放电(2 mA)
自供电
全波驱动可改善总谐波失真(THD)
采用S016封装
具备用于所有外部功率MOSFET的禁用功能
具备用于高端和低端驱动器的欠压锁定(UVLO)
具备用于所有外部功率MOSFET的漏源过压保护
具备用于所有外部功率MOSFET的启动时栅极下拉电流

应用领域

电源适配器
台式电脑和一体机电源
电视电源
服务器电源

	属性	参数值
	商品目录	专业电源管理(PMIC)
	功能特性	输出放电；过流保护
	接口	-
	输入电压	-

	属性	参数值
	输出电压	-
	输出电流	-
	工作温度	-40℃~+125℃
