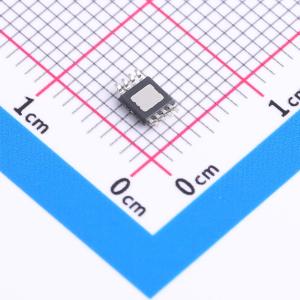

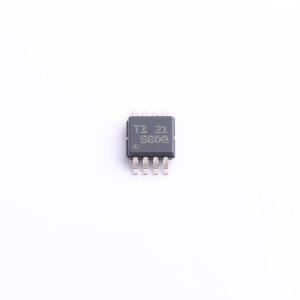

UCC25800AQDGNQ1

UCC25800-Q1 超低 EMI 变压器驱动器集成了开关功率级、控制和保护电路，可简化隔离式偏置电源设计。它允许设计使用具有更高漏电感但小得多的初级至次级寄生电容的变压器。这种低电容变压器设计能够将通过偏置变压器的共模电流注入降低一个数量级。这使得变压器驱动器成为各种汽车应用中隔离式偏置电源的理想解决方案，以更大限度地减少由高速开关器件引起的 EMI 噪声。软开关特性可进一步减少 EMI 噪声。

这款变压器驱动器具有 100kHz 至 1.2MHz 的可编程频率范围。这种高开关频率可减小变压器尺寸和占用面积，并降低偏置电源的总成本。集成的 SYNC 功能允许系统偏置电源与外部时钟信号同步，从而进一步减少系统级噪声。

死区时间会自动调整以尽可能减少传导损耗并简化设计。可编程的最大死区时间确保了功率级设计的灵活性。

借助集成的低电阻开关功率级，变压器驱动器可以在 24V 输入下实现 6W 设计，在 34V 输入下实现高达 9W 的设计。在输入电压固定的情况下，开环控制还有助于在负载高于 10% 时将输出调节保持在 ±5%。

可编程过流保护 (OCP) 允许灵活地设计功率级，以尽可能减小变压器尺寸。诸如可调 OCP、输入 OVP、TSD 和引脚故障保护等保护功能可确保稳健运行。固定的 1.5ms 软启动周期可降低启动和故障恢复期间的浪涌电流。

这款变压器驱动器还提供专用的多功能引脚，用于外部禁用和故障代码报告。一旦偏置电源处于保护模式，故障代码报告就会发送故障代码。

UCC25800-Q1 变压器驱动器采用 8 引脚 DGN 封装，带有散热焊盘以增强其热处理能力。

• 高效率半桥变压器驱动器具有低绕组间电容的超低 EMI
• 更小、成本更低的变压器
• 可编程频率：0.1MHz 至 1.2MHz
• 宽输入电压范围：9V 至 34V
• 34V 输入时为 9W
• 24V 输入时为 6W
• 15V 输入时为 4W
• 具有最大死区时间编程的自动死区时间调整
• 外部时钟同步，以实现低噪声
• 强大的保护特性
  • 欠压锁定 (UVLO)
  • 可编程过流保护 (OCP)
  • 输入过压保护 (OVP)
  • 过热保护 (TSD)
• 集成软启动，可减小浪涌电流
• 带故障代码输出的外部禁用功能
• 符合面向汽车应用的 AEC-Q100 标准
  • 温度等级 1: -40°C 至 +125°C，TA
• 提供功能安全
• 可帮助进行功能安全系统设计的文档
• 带有散热焊盘的 8 引脚 DGN 封装

• 汽车牵引逆变器和电机控制
• 车载充电器 (OBC)
• 汽车直流/直流转换器
• 电动汽车充电站、直流快充充电站
• UPS 和光伏逆变器
• 工业电机、升降机和自动扶梯
• GaN、IGBT 和 SiC 栅极变压器驱动器偏置电源
