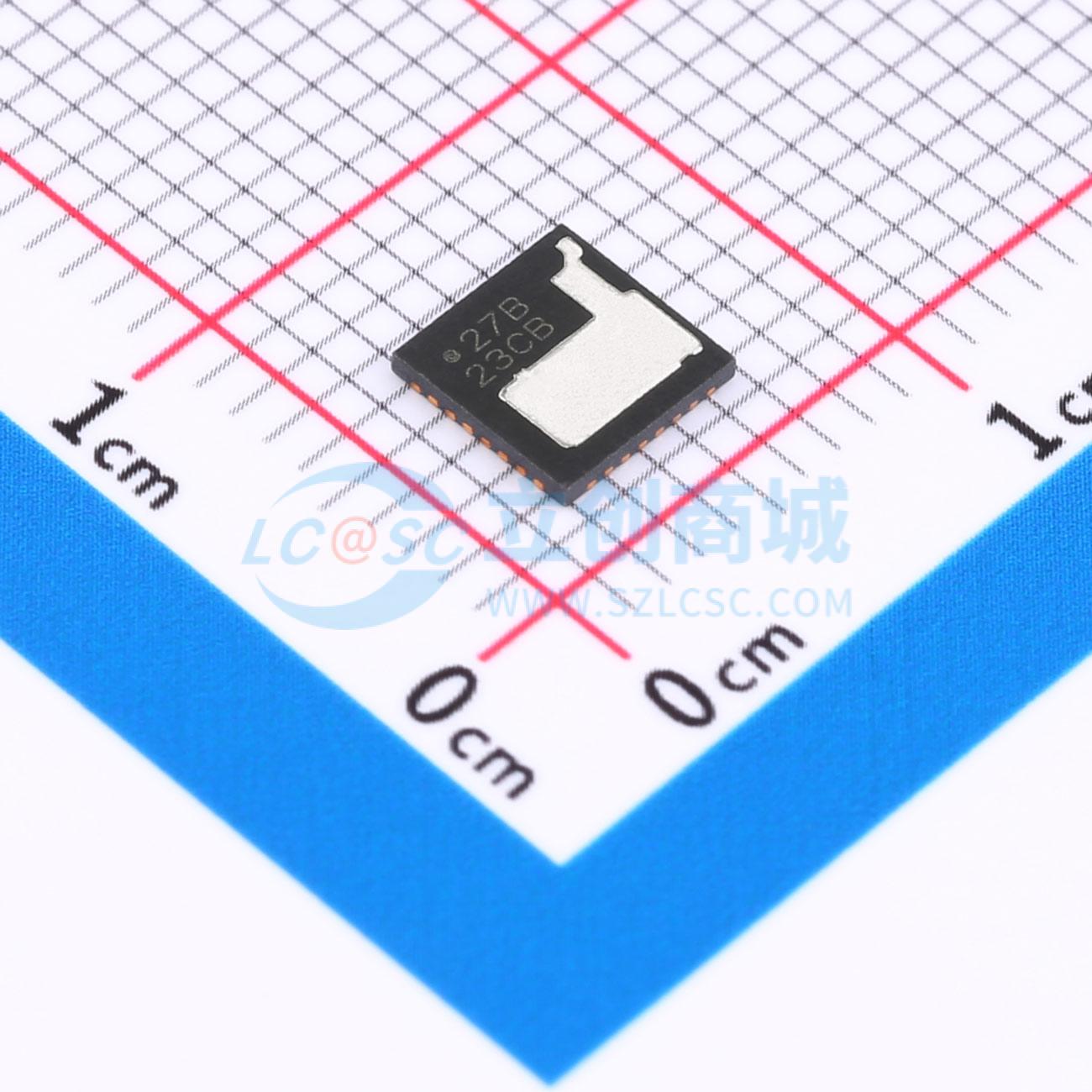

温馨提醒：图片仅供参考，商品以实物为准

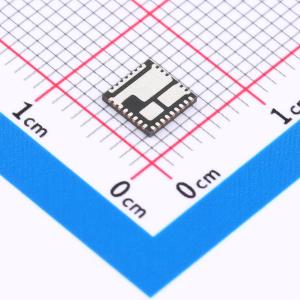

ISL99227BFRZ-T
ISL99227BFRZ-T
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Smart Power Stage (SPS) 与Intersil的ISL68xxx/69xxx数字多相 (DMP) 控制器和相倍增器 (ISL6617A) 兼容。具有集成的高精度电流和温度监测器，可反馈给控制器和倍增器以完成多相DC/DC系统。通过消除DCP感应网络和相关热补偿，简化设计并提高性能。通过专用LFET控制引脚支持轻载效率
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL99227BFRZ-T
- 商品编号
- C3189184
- 商品封装
- PQFN-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.161152克(g)
商品参数
参数完善中
商品概述
ISL99227和ISL99227B是智能功率级（SPS）器件，分别与英特矽尔（Intersil）的ISL68xxx/69xxx数字多相（DMP）控制器和相倍增器（ISL6617A）兼容。ISL99227和ISL99227B集成了高精度电流和温度监测器，可将数据反馈给控制器和相倍增器，以构成一个多相DC/DC系统。它们通过省去DCR感测网络及相关热补偿，简化了设计并提高了性能。通过专用的低边场效应晶体管（LFET）控制引脚可实现轻载高效。业界领先的热增强型5x5 PQFN封装可最大程度减少PCB整体占用面积。 ISL99227和ISL99227B具备3.3V兼容、5.0V兼容的三态PWM输入，与英特矽尔的多相PWM控制器协同工作，能在异常工作条件下提供可靠的解决方案。ISL99227和ISL99227B还通过集成欠压锁定（UVLO）、过温及过流故障保护功能，提高了系统性能和可靠性。漏极开路故障报告引脚简化了SPS与英特矽尔控制器之间的握手过程，可在启动和故障条件下禁用控制器。
商品特性
- 输入范围：+4.5V至+18V
- 支持60A直流电流
- ISL99227具备3.3V兼容的三态PWM输入
- ISL99227B具备5.0V兼容的三态PWM输入
- 负斜率电流感测
- 带REFIN输入的±3%精度电流监测器（IMON）
- 带过热标志（OT flag）的8mV/Ω℃温度监测器
- 专用低边场效应晶体管控制输入
- 全面的故障保护，确保系统高可靠性 - 高边场效应晶体管短路和过流保护 - 过温保护 - Vcc和VIN欠压锁定（UVLO）
- 漏极开路故障报告输出
- 最高2MHz开关频率
- 无铅（符合RoHS标准），32引脚5x5 PQFN封装
应用领域
- 高频高效电压调节模块（VRM）和电压调节装置（VRD）
- 微处理器的核心、图形和内存稳压器
- 服务器、网络和云计算的高密度电压调节器
- 负载点（POL）DC/DC转换器和视频游戏机
