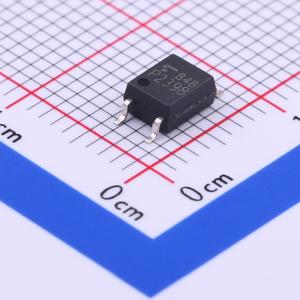

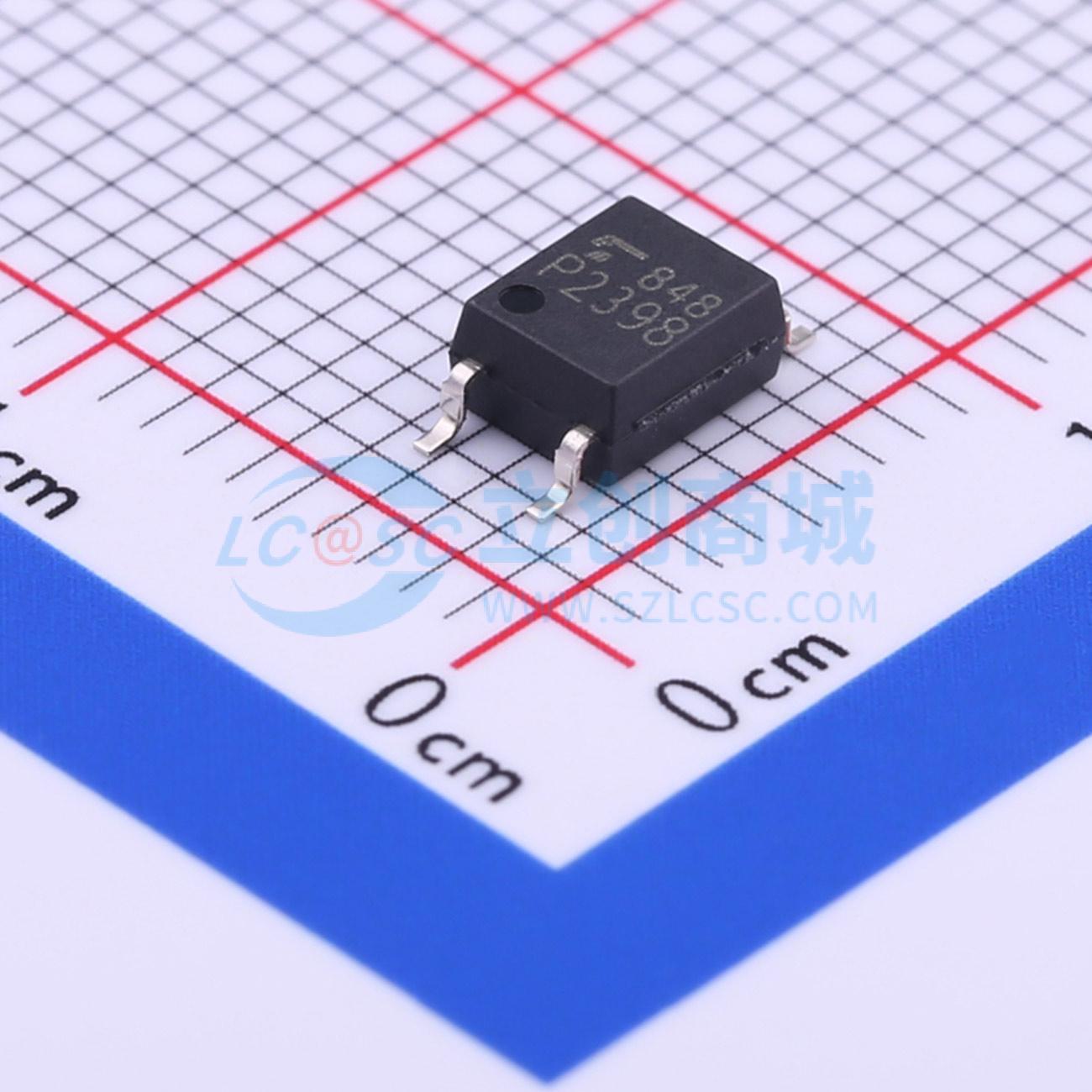

TLP2398(TPL,E
AC,DC输入 1通道 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由两个 GaAs 发光二极管与高增益、高速光电探测器耦合而成，采用 SO6 封装。由于采用两个 LED 反向并联方式，因此可以处理灌电流和拉电流输入信号。探测器具有图腾柱输出级，具有拉电流和灌电流能力。内部有法拉第屏蔽，保证了 ±20kV/μs 的共模瞬态抗扰度。具有逻辑反相器输出。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP2398(TPL,E
- 商品编号
- C393891
- 商品封装
- SOP-5-175mil
- 包装方式
- 编带
- 商品毛重
- 0.176克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 3V~20V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 20kV/us | |
| 传输速率 | - | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 传播延迟 tpLH | 95ns | |
| 传播延迟 tpHL | 105ns | |
| 输入阈值电流(FH) | 2.3mA | |
| 耗散功率(Pd) | 100mW | |
| 正向压降(Vf) | 1.5V | |
| 正向电流(If) | 20mA |
