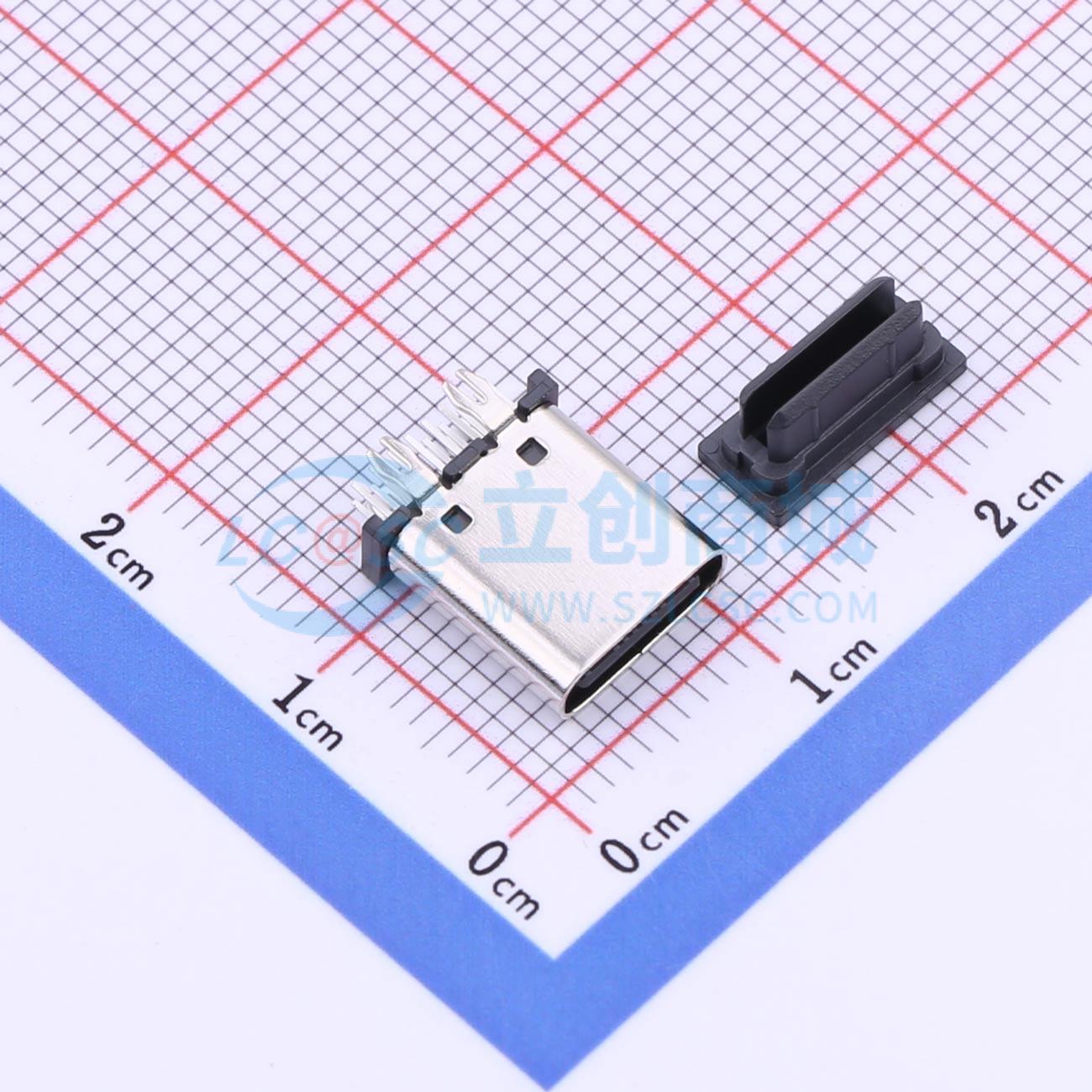

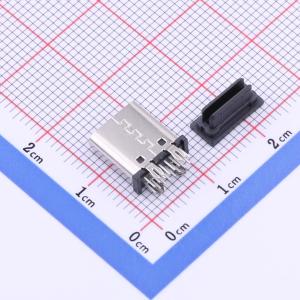

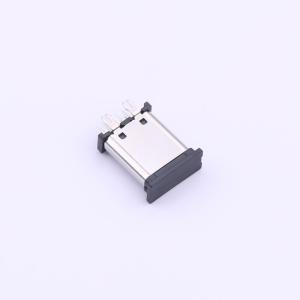

TYPE-C 16PLC-H10.0
16P直插母座
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 16P直插母座，壳长10.0mm，不锈钢外壳
- 品牌名称
- SHOU HAN(首韩)
- 商品型号
- TYPE-C 16PLC-H10.0
- 商品编号
- C3151747
- 商品封装
- 插件
- 包装方式
- 编带
- 商品毛重
- 1.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB连接器 | |
| 连接器类型 | Type-C | |
| 协议标准 | USB 3.1 | |
| 公母 | 母 | |
| 安装方式 | 直插 | |
| 触点数量 | 16P |
| 属性 | 参数值 | |
|---|---|---|
| 端口数量 | 1 | |
| 额定电流 - 电源 | 5A | |
| 额定电压 | 20V | |
| 插拔寿命 | 1万次 | |
| 胶芯颜色 | 黑色 | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 推荐印刷电路板布局公差未指定为 ±0.05mm
- 材料与表面处理：见列表
- 电镀规格：
- 触点：整体底层镀镍最小 50 微英寸，接触配合区域镀金，焊接区域镀锡
- 外壳：整体底层镀镍最小 30 微英寸
- 中间板：仅作清洁处理
- 机械性能：
- 插拔力：0.5~2.0kgf
- 拔出力：0.8~2.0kgf，耐久性测试后为 0.6~2.0kgf
- 耐久性：10000 次循环
- 电气性能：
- 额定电流：最大 3A
- 额定电压：最大 20V
- 耐电压：100V 交流
- 接触电阻：最大 40mΩ
- 绝缘电阻：最小 100MΩ
- 环境性能：
- 工作温度：-30°C~+80°C
- 焊接温度：265±5°C，5±0.5 秒
- 盐雾试验：最小 48 小时
