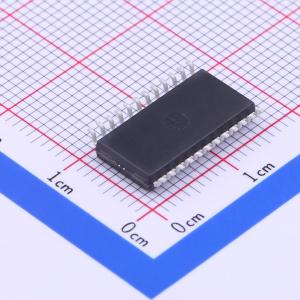

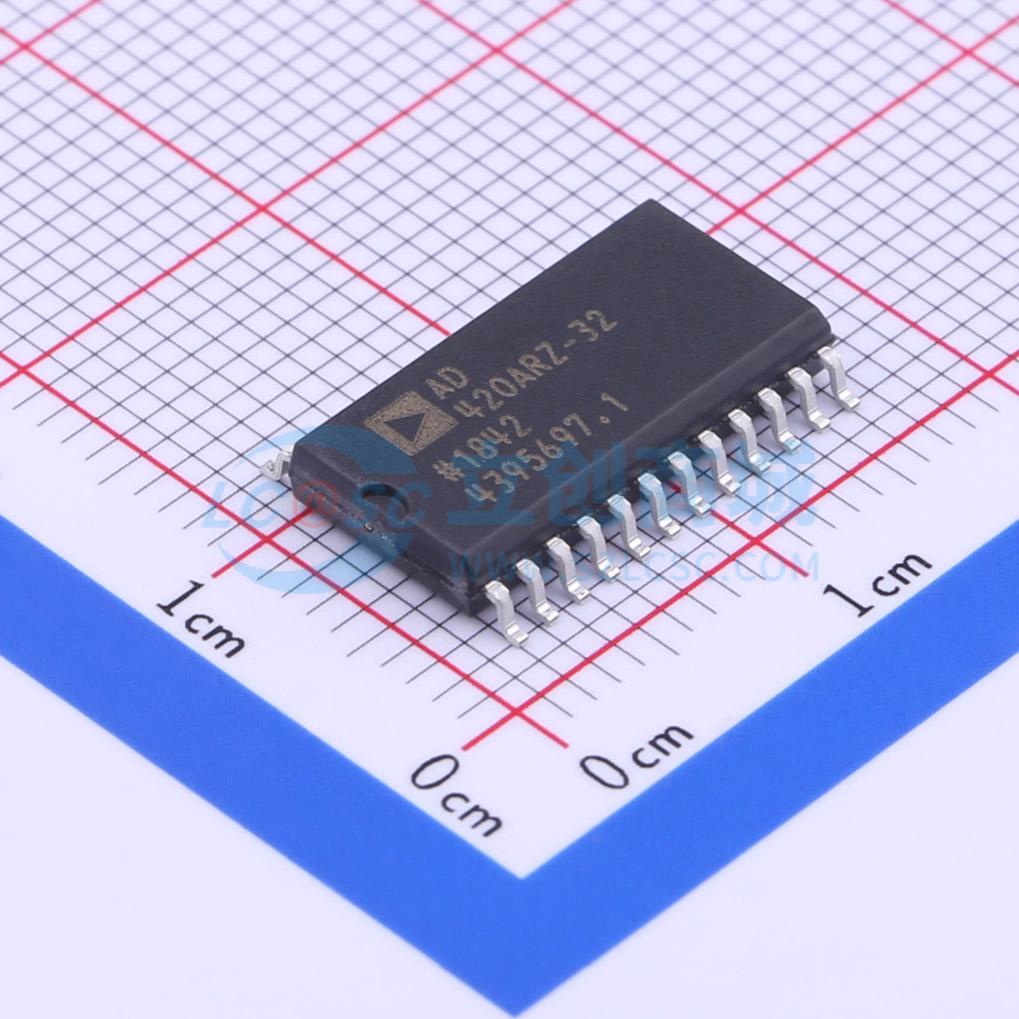

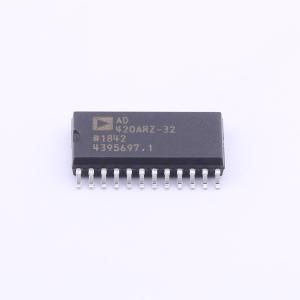

温馨提醒：图片仅供参考，商品以实物为准
AD420ARZ-32-REEL
数字到电流环路输出转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 串行输入、16位、4-20mA、0-20mADAC
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD420ARZ-32-REEL
- 商品编号
- C393017
- 商品封装
- SOIC-24-300mil
- 包装方式
- 编带
- 商品毛重
- 0.795克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 16位 | |
| 通道数 | - | |
| 接口类型 | SPI | |
| 工作电压 | 12V~32V | |
| 稳定时间 | 3ms | |
| 输出类型 | 电流-非缓冲 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 8LSB | |
| 工作温度 | -40℃~+85℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 25ppm/℃ | |
| 数据速率 | 150kHz；3.3MHz | |
| 静态电流 | 4.2mA |
商品特性
- 4 mA-20 mA、0 mA-20 mA 或 0 mA-24 mA 电流输出
- 16 位分辨率和单调性 ±0.012
- ±0.05
- ±0.15
- 灵活的串行数字接口（3.3 MBPS）
- 片上环路故障检测
- 片上 5 V 参考电压 <25 ppm/℃ 最大
- 异步 CLEAR 功能
- 最大电源范围 32 V
- 输出环路顺从电压 0 V 至 VCC − 2.75 V
- 24 引脚 SOIC 和 PDIP 封装
