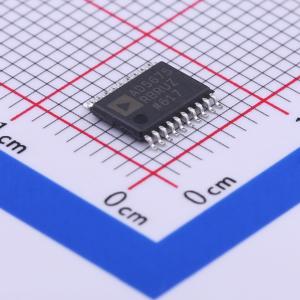

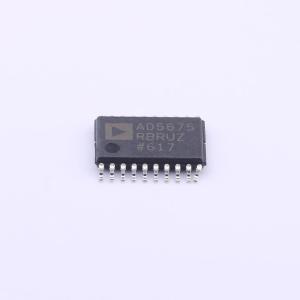

温馨提醒：图片仅供参考，商品以实物为准

AD5675RBRUZ-REEL7

八通道16位nanoDAC，内置2 PPM/°C基准电压源和I2C接口

描述: 低功耗、8通道、12/16位缓冲电压输出数模转换器，内置2.5V、2ppm/℃内部参考源。
品牌名称: ADI(亚德诺)
商品型号: AD5675RBRUZ-REEL7
商品编号: C393019
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.119克(g)

商品参数

商品概述

AD5671R/AD5675R 是低功耗、八通道、12/16 位缓冲电压输出数模转换器 (DAC)。它们内置一个 2.5 V、2 ppm/℃ 的内部基准源（默认启用）和一个增益选择引脚，可提供 2.5 V（增益 = 1）或 5 V（增益 = 2）的满量程输出。这些器件采用 2.7 V 至 5.5 V 单电源供电，设计上保证单调。AD5671R/AD5675R 提供 20 引脚 TSSOP 和 20 引脚 LFCSP 封装，集成了上电复位电路和 RSTSEL 引脚，可确保 DAC 输出在上电时为零量程或中间量程，并保持该状态直至进行有效写入。AD5671R/AD5675R 具备掉电模式，掉电模式下典型电流消耗可降至 1 μA。

商品特性

高性能
高相对精度 (INL)：16 位时最大 ±3 LSB
总未调整误差 (TUE)：最大 ±0.14% FSR
失调误差：最大 ±1.5 mV
增益误差：最大 ±0.06% FSR
低漂移 2.5 V 基准源：典型 2 ppm/℃
宽工作范围
-40℃ 至 +125℃ 温度范围
2.7 V 至 5.5 V 电源
易于实现
用户可选择增益为 1 或 2（增益引脚/位）
1.8 V 逻辑兼容
400 kHz I2C 兼容串行接口
20 引脚、符合 RoHS 标准的 TSSOP 和 LFCSP 封装

应用领域

光收发器
基站功率放大器
过程控制（PLC 输入/输出卡）
工业自动化
数据采集系统

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(1000个/圆盘，最小起订量 1000 个)

个

起订量：1000 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	8
	接口类型	I2C
	工作电压	2.7V~5.5V

	属性	参数值
	稳定时间	5us
	输出类型	电压-缓冲
	积分非线性	3LSB
	工作温度	-40℃~+125℃
