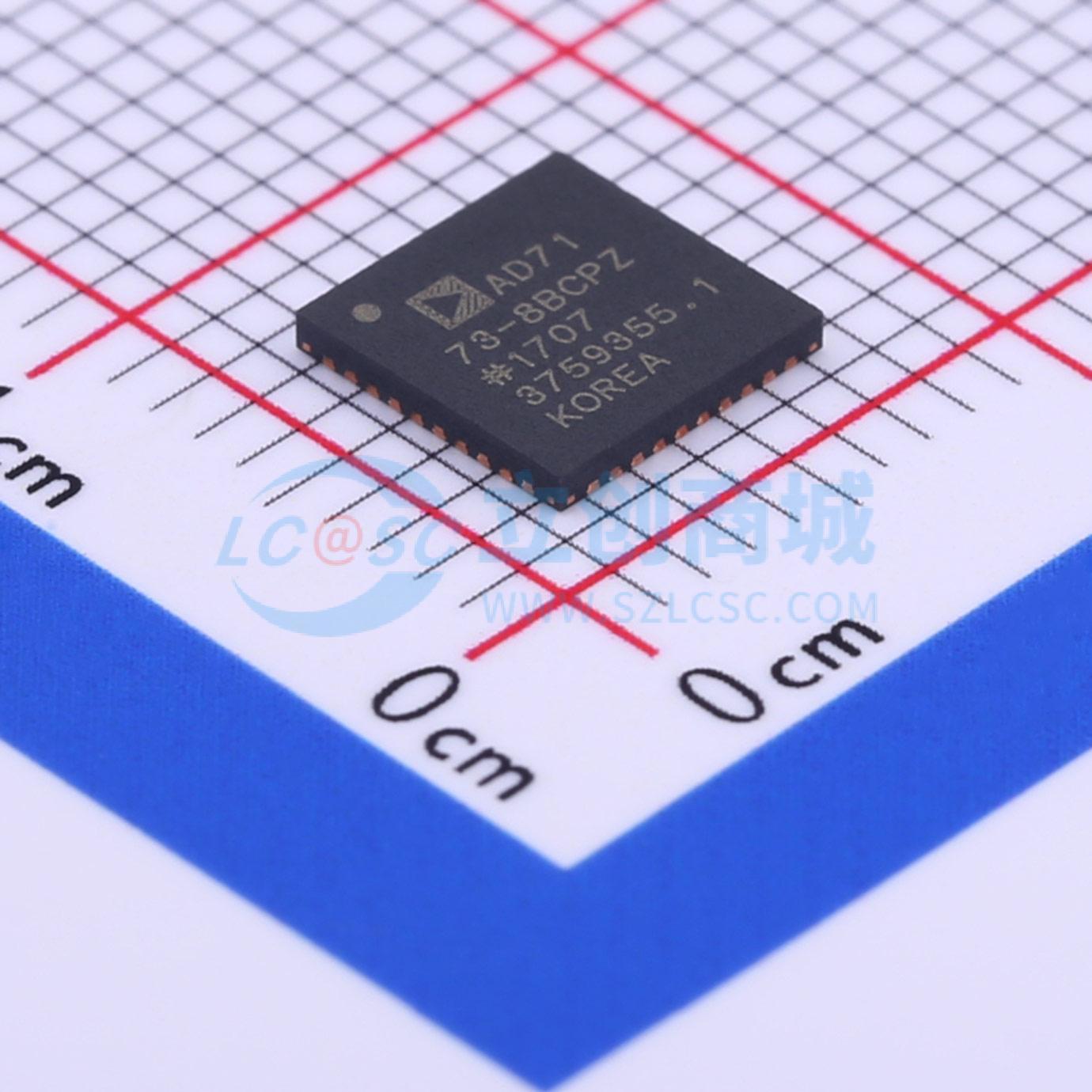

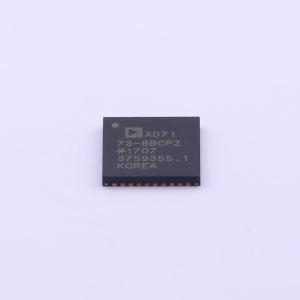

温馨提醒：图片仅供参考，商品以实物为准

AD7173-8BCPZ-RL

低功耗、8/16通道、31.25 kSPS、24位高集成度的Σ-Δ ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低功耗、8/16通道、31.25kSPS、24位、高度集成的Σ-Δ型ADC
品牌名称: ADI(亚德诺)
商品型号: AD7173-8BCPZ-RL
商品编号: C393021
商品封装: LFCSP-40(6x6)
包装方式: 编带
商品毛重: 0.152克(g)

商品参数

商品概述

快速建立、高精度、低功耗、8/16通道、多路复用ADC，适用于低带宽输入信号，集成输入缓冲器。集成精密2.5 V低漂移 (3.5 ppm/°C) 带隙基准电压源和振荡器。 Sinc5 + sinc1滤波器可最大程度提升通道扫描速率，而sinc3滤波器可最大程度提升分辨率并增强 50 Hz/60 Hz 抑制性能，另外还有4个选项可供选择，最大程度降低噪声。集成诊断功能，包括CRC、寄存器校验和、温度传感器、交叉点多路复用器、激励电流和GPIOs/GPO。

商品特性

低功耗、8/16通道高集成度的多路复用模数转换器(ADC)
内部集成:
精密模拟输入缓冲器和参考输入缓冲器
2.5 V精密基准电压源(3.5 ppm/°C)
交叉点多路复用器(支持系统诊断功能)
8个全差分或16个单端通道
时钟振荡器
GPIO和GPO引脚，并可用于控制外部多路复用器
快速且灵活的输出速率：1.25 SPS至31.25 kSPS
通道扫描数据速率：6.21 kSPS/通道数(建立时间：161 µs)
性能规格
17.5位无噪声分辨率(31.25 kSPS)
24位无噪声分辨率(1.25 SPS)
积分非线性(INL)： ±3 ppm/FSR
50 Hz和60 Hz抑制：85 dB，建立时间为50 ms
工作电压：3.3 V或5 V单电源
3.3 V或5 V AVDD1、2 V至5 V AVDD2，和2 V至5 V IOVDD
可选分离电源：AVDD1和AVSS ± 2.5 V或AVDD1和AVSS ± 1.65 V
电流：1.4 mA
3/4线串行数字接口(SCLK上为施密特触发器)
CRC差错校验
SPI、QSPI、MICROWIRE和DSP兼容
封装：40引脚6 mm × 6 mm LFCSP封装
温度范围： -40°C至 +105°C

应用领域

过程控制：PLC/DCS模块电压、电流、温度和压力测量流量计
医疗与科学多通道仪器
地震仪器仪表
化学分析仪器：色谱分析

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	31.25kHz
	通道数	8
	工作电压	3.3V；5V
	接口类型	SPI
	差分输入	是
	积分非线性	-

	属性	参数值
	工作温度	-40℃~+105℃
	时钟/振荡器	内置
	时钟频率(fc)	2MHz
	基准电压源	内置
	基准电压源温漂	3.5ppm/℃
	温度传感器	内置
	数据速率	1.25Hz；31.25kHz
