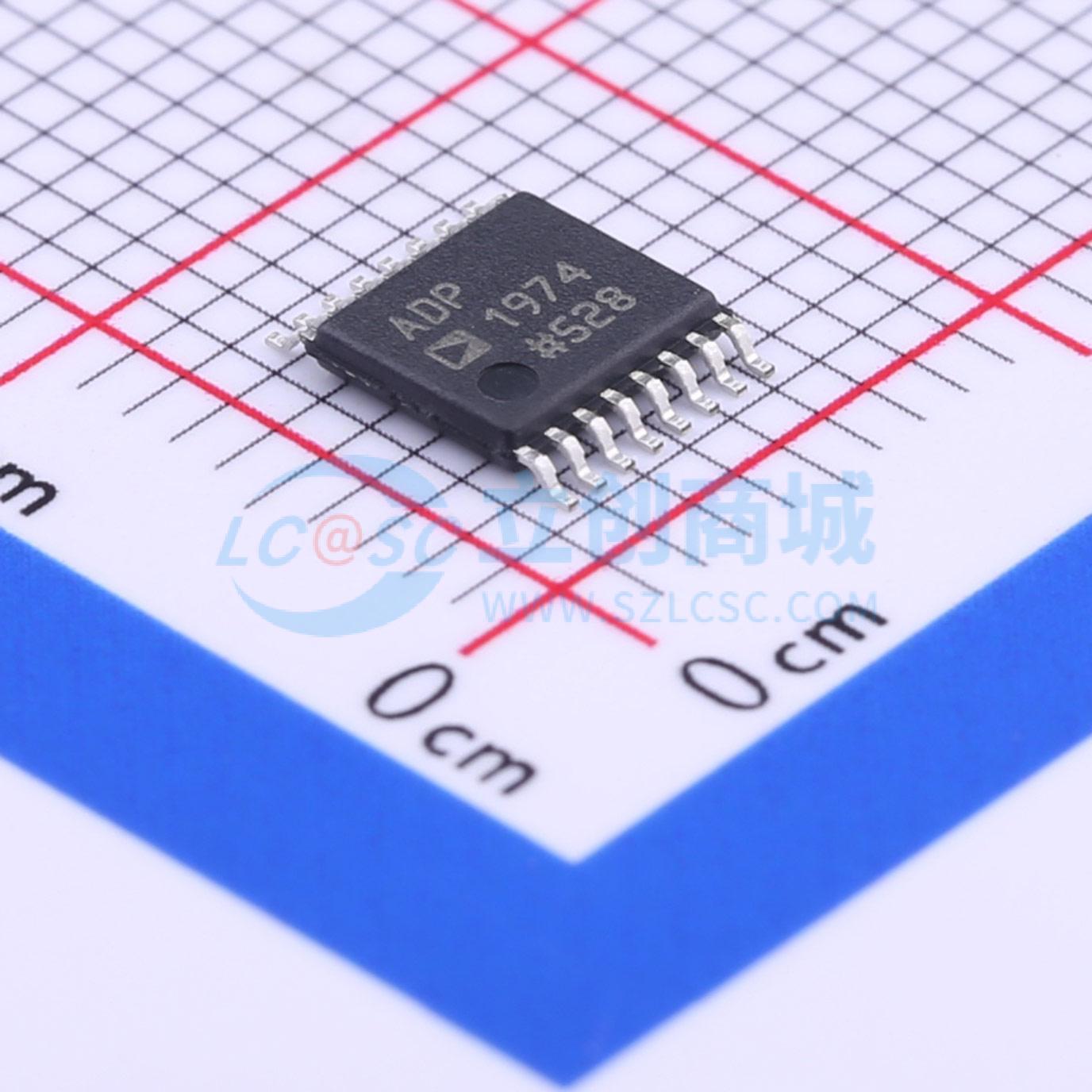

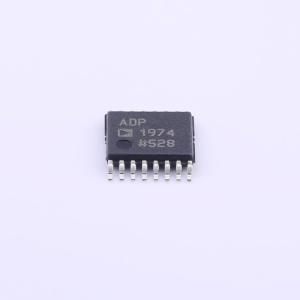

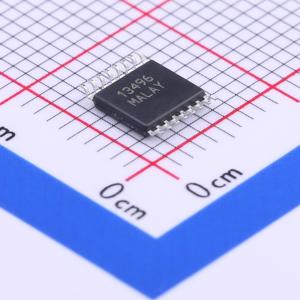

ADP1974ARUZ-RL

用于电池测试和化成的双向同步PWM控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: ADP1974ARUZ-RL
商品编号: C393024
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.098克(g)

商品参数

商品概述

ADP1974是一款用于双向直流-直流应用的固定频率、电压模式、同步脉宽调制（PWM）控制器。ADP1974设计用于电池测试、化成和调理应用，搭配外部高压场效应晶体管（FET）半桥驱动器以及AD8450/AD8451等外部控制设备。该器件在电池充电模式下作为降压转换器工作，在放电模式下作为升压转换器工作，将能量回馈到输入总线。 ADP1974的高压VIN电源引脚可承受最高60 V的工作电压，减少了对额外系统电源电压的需求。ADP1974集成了多种功能，如精密使能、具有可编程相移的内部和外部同步控制、可编程最大占空比、死区时间控制和峰值打嗝式限流保护。其他保护功能包括启动时限制输入浪涌电流的软启动、精密使能和热关断（TSD）。ADP1974还设有COMP引脚，用于对PWM占空比进行外部控制，以及FAULT引脚，可禁用DH和DL输出。这些功能与AD8450/AD8451模拟前端（AFE）误差放大器兼容。 ADP1974采用16引脚TSSOP封装，引脚与ADP1972兼容。

商品特性

输入电压范围：6 V至60 V
片上5 V线性稳压器
降压/充电或升压/放电模式
内部4 V峰-峰PWM斜坡电压实现高PWM线性度
FAULT和COMP输入与AD8450/AD8451兼容
可编程死区时间控制
频率可调范围为50 kHz至300 kHz
具有可调相移的同步输出或输入
可编程最大占空比
可编程软启动
峰值打嗝式限流保护
引脚与ADP1972（异步版本）兼容
热关断（TSD）保护
16引脚TSSOP封装

应用领域

单节和多节电池化成与测试
具备能量回馈能力的高效电池测试系统
电池调理（充电和放电）系统
与AD8450/AD8451恒压（CV）和恒流（CC）模拟前端误差放大器兼容

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	6V~60V
	开关频率	300kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	外置
