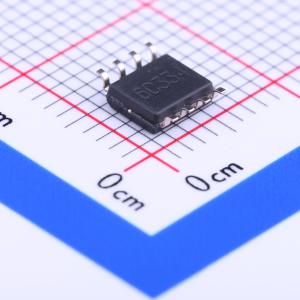

温馨提醒：图片仅供参考，商品以实物为准

UCC28019ADR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UCC28019A 8 引脚持续传导模式 (CCM) PFC 控制器
品牌名称: TI(德州仪器)
商品型号: UCC28019ADR
商品编号: C35717
商品封装: SOIC-8-150mil
包装方式: 编带
商品毛重: 0.173克(g)

商品参数

商品概述

UCC28019 8引脚有源功率因数校正（PFC）控制器采用在连续导通模式（CCM）下工作的升压拓扑结构。该控制器适用于宽范围通用交流线路输入、功率范围在100 W至超过2 kW的系统。欠压锁定期间的启动电流小于200 μA。用户可通过将VSENSE引脚拉至0.77 V以下来控制低功耗待机模式。采用平均电流模式控制实现输入电流的低失真波形整形，无需输入线路检测，从而减少了物料清单中的元件数量。简单的外部网络可对电流和电压控制环路进行灵活补偿。开关频率在内部固定，并在25℃时微调至精度优于5%。快速的1.5 A栅极峰值电流可驱动外部开关。众多系统级保护功能包括峰值电流限制、软过流检测、开环检测、输入欠压检测、输出过压保护/欠压检测、VCOMP上的无功耗放电路径以及ICOM上的过载保护。软启动可限制启动期间的升压电流。经过微调的内部基准可提供精确的保护阈值和调节设定点。内部钳位将栅极驱动电压限制在12.5 V。

商品特性

无需检测线路电压的8引脚解决方案，减少外部元件
宽范围通用交流输入电压
固定65 kHz工作频率
最大占空比97%
输出过压/欠压保护
输入欠压保护
逐周期峰值电流限制
开环检测
低功耗用户可控待机模式

应用领域

功率范围在100 W至超过2 kW的CCM升压功率因数校正电源转换器
服务器和台式机电源
电信整流器
工业电子设备
家用电子设备

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交57单

	属性	参数值
	商品目录	功率因数校正(PFC)控制器
	类型	PFC控制器
	工作模式	CCM
	工作电压	11V~21V
	拉电流(IOH)	1.5A

	属性	参数值
	灌电流(IOL)	2A
	开关频率	71kHz
	工作电流	7mA
	工作温度	-40℃~+125℃
