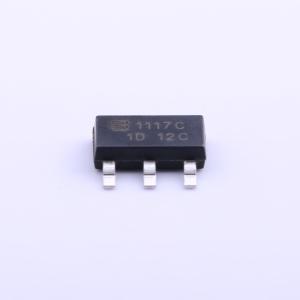

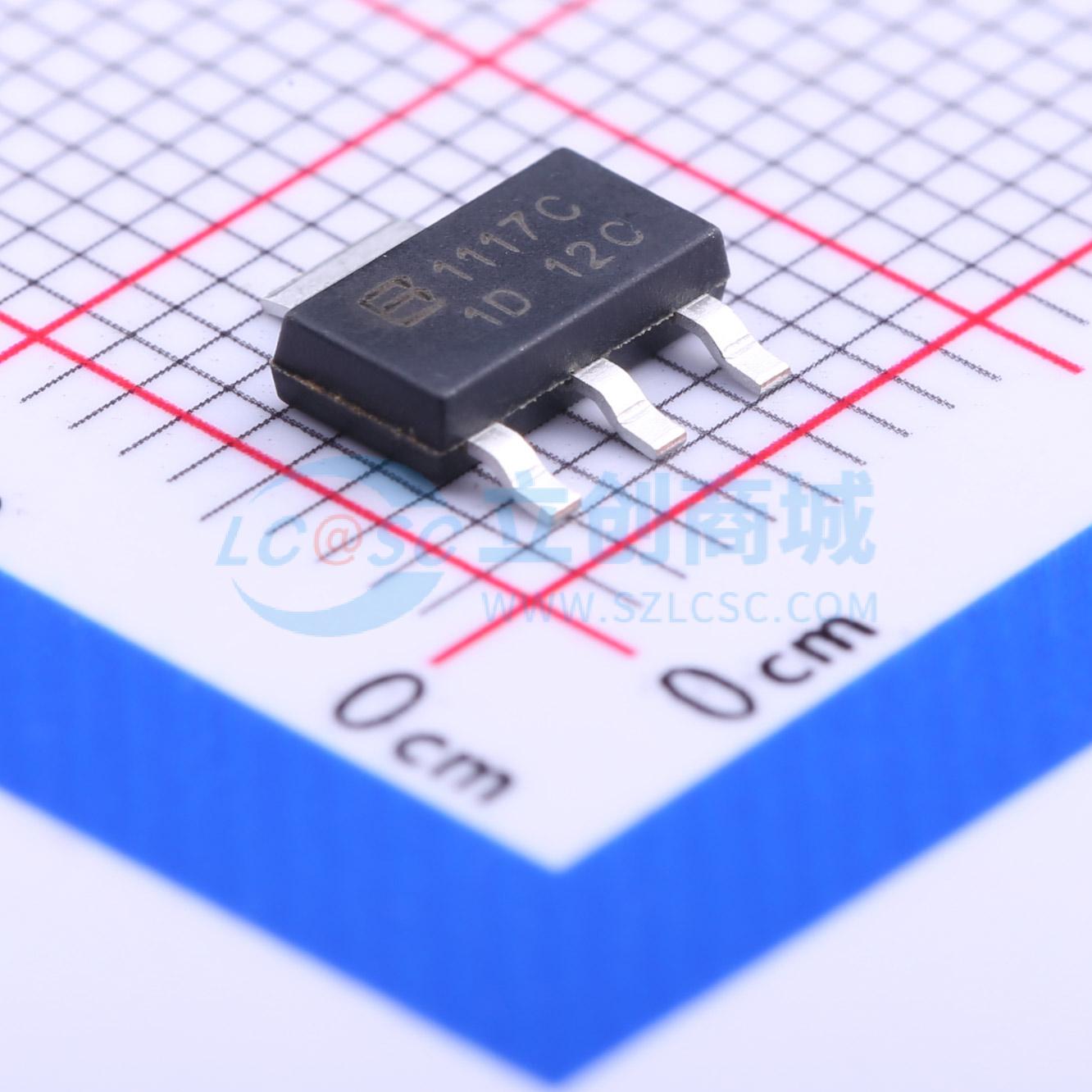

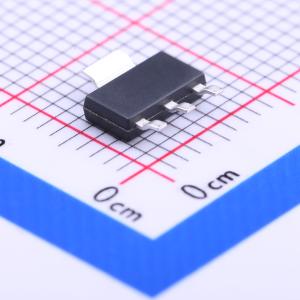

BL1117C-12CX
输入12V 输出1.2V 1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Vout=1.2V,1A H版
- 品牌名称
- BL(上海贝岭)
- 商品型号
- BL1117C-12CX
- 商品编号
- C35863
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.281克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 12V | |
| 输出电压 | 1.2V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 1.5V@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5mA | |
| 噪声 | - | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -20℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
BL1117C 是一系列低压差三端稳压器，在 1A 负载电流下压差为 1.3V。与竞品的 5mA 相比，BL1117C 的待机电流极低，仅为 2mA。 除了固定输出版本（输出电压 Vout = 1.2V、1.8V、2.5V、3.3V、5V 和 12V）外，BL1117C 还有可调版本，只需两个外部电阻即可提供 1.25 至 12V 的输出电压。 BL1117C 具备热关断和限流功能，以确保芯片和电源系统的稳定性。它采用微调技术，保证输出电压精度在 ±2% 以内。其他输出电压精度可按需定制，如 ±1%。 BL1117C 采用 SOT - 223、TO - 252 功率封装。
商品特性
- 除固定版本和可调版本外，输出值可按需定制。最大输出电流为 1A
- 工作输入电压范围：最大 12V
- 待机电流：2mA（典型值）
- 线性调整率：0.1%/V（典型值）
- 负载调整率：10mV（典型值）
- 环境温度：-40°C~85°C
应用领域
- 计算机主板、显卡的电源管理
- BLD 监视器和 BLD 电视
- DVD 解码板
- ADSL 调制解调器
- 开关电源的后置稳压器
