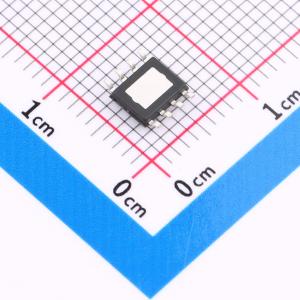

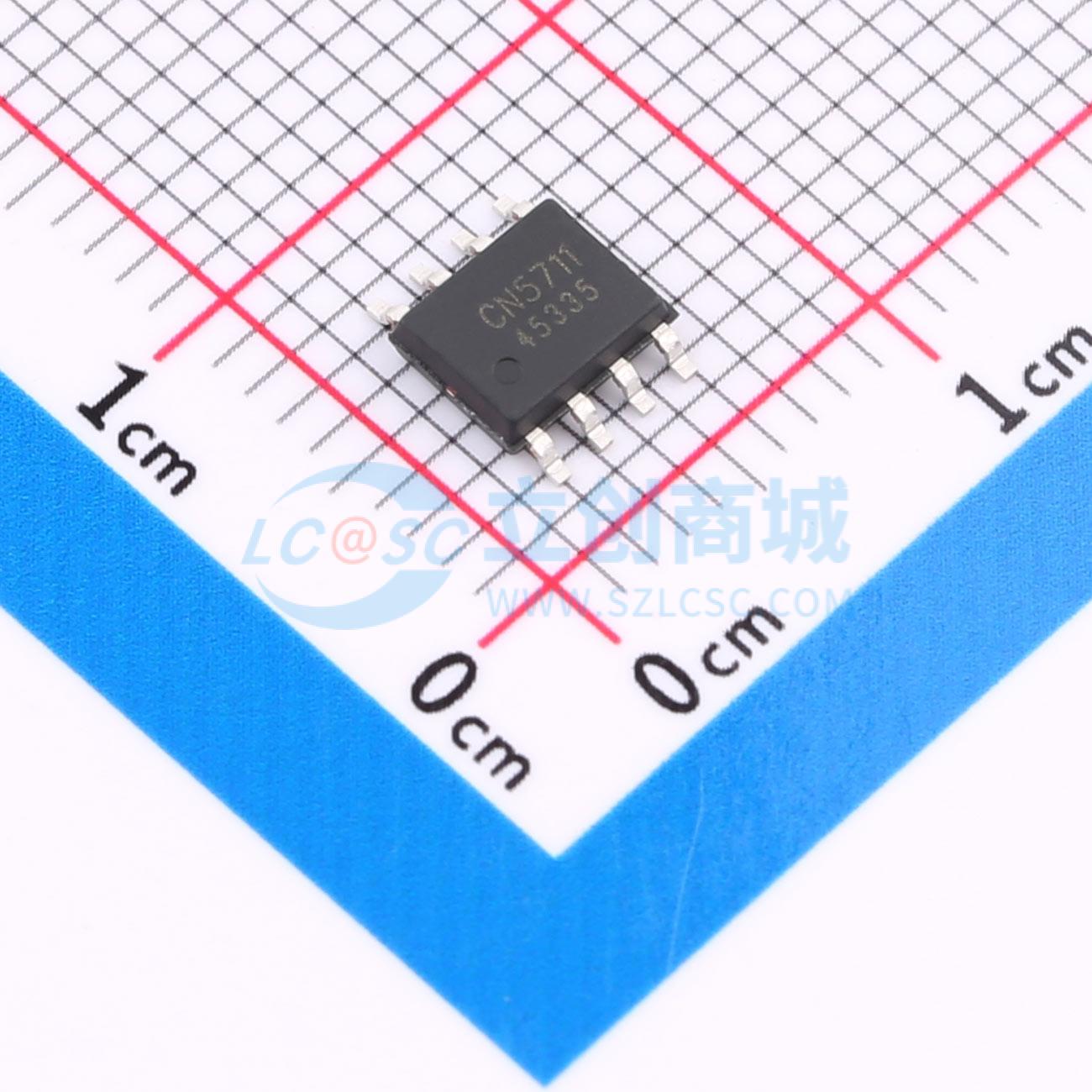

CN5711

CN5711是一款电流调制集成电路，恒定输出电流可达1.5A，可以用来驱动包括白色发光二极管在内的各类发光二极管。CN5711的LED端电流通过一个外部的电阻设置，电流范围为30mA到1.5A。芯片内部集成有功率晶体管，大大减少了外部元器件的数目。其它功能包括芯片温度调制，芯片使能输入端等。 CN5711具有外围元器件少，使用方便，可实现多种模式调光，效率高等优点，非常适合便携式产品的应用。 CN5711采用散热能力增强型的8管脚eSOP8封装。 CN5711是用于驱动高亮度发光二极管 (LED)的电流调制集成电路，输出电流由外部电阻设置，最大输出电流可达1.5安培。 当CE管脚为高电平，CN5711输入电压大于2.8V，并且大于LED正向导通电压加上所需的压差时，CN5711正常工作，从LED管脚输出恒定电流。 当由于环境温度过高，散热不良或者输入输出压差过大而导致CN5711的结温达到135°C时，CN5711芯片内部的功率管理单元自动降低LED管脚的输出电流，使得芯片的温度不再上升。这个功能可以使用户最大限度的利用芯片的功率处理能力，不用担心芯片过热而损坏芯片。在温度调制状态，虽然LED电流变小，但是LED仍然有持续电流通过，LED不会被关断。这是热调制功能同热保护功能的最大不同。 CN5711还具有过流保护功能，当LED电流达到1.9A(典型值)时,过流保护电路开始工作，限制LED电流继续上升。

• 工作电压范围：2.8V到6V
• 芯片内部集成有功率晶体管
• 低压差：0.35V@1.5A
• LED管脚输出电流可达1.5A
• 输出电流精度：±5%
• 芯片温度调制功能
• 过流保护功能
• 工作环境温度范围：-40°C到85°C
• 采用8管脚的eSOP8封装
• 产品无铅，满足rohs指令要求，无卤素

• 手电筒
• 高亮度发光二极管(LED)驱动
• 发光二极管(LED)头灯
• 应急灯及照明灯具
