温馨提醒：图片仅供参考，商品以实物为准

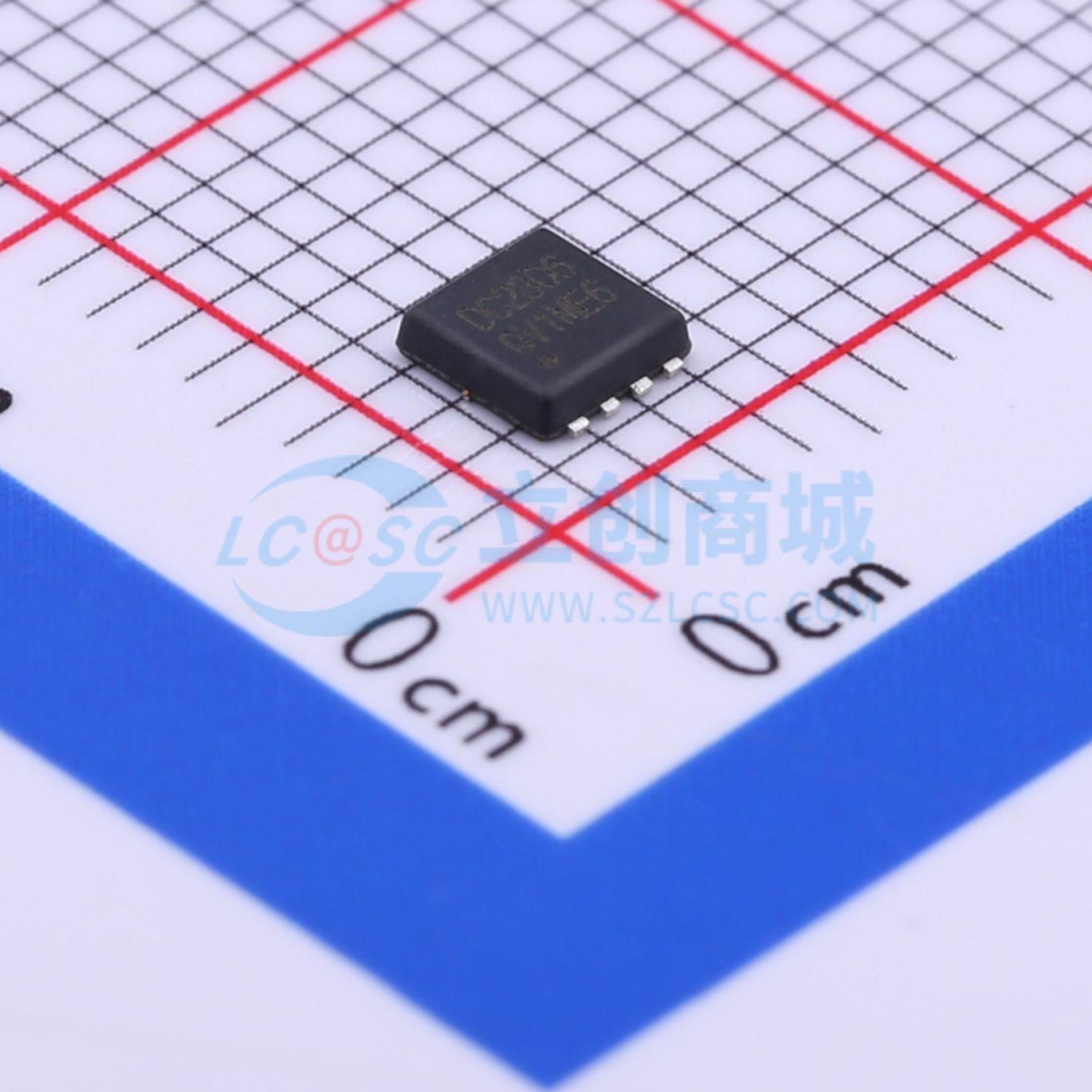

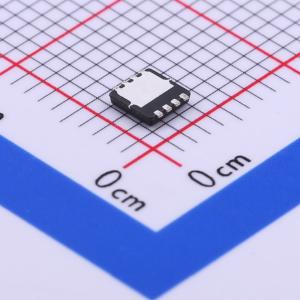

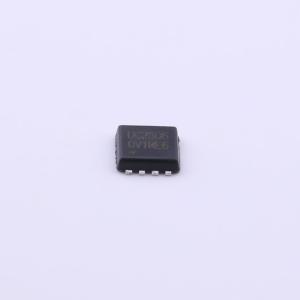

PDC2306Z
1个N沟道 耐压:20V 电流:65A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Potens(博盛半导体)
- 商品型号
- PDC2306Z
- 商品编号
- C388380
- 商品封装
- PDFN3333-8
- 包装方式
- 编带
- 商品毛重
- 0.133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 65A | |
| 导通电阻(RDS(on)) | 5.4mΩ@4.5V | |
| 耗散功率(Pd) | 44.6W | |
| 阈值电压(Vgs(th)) | 1V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 45nC@4.5V | |
| 输入电容(Ciss) | 2.79nF | |
| 反向传输电容(Crss) | 270pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 410pF |
商品概述
这些N沟道增强型功率场效应晶体管采用沟槽DMOS技术。这种先进技术经过专门设计，可将导通电阻降至最低，提供卓越的开关性能，并能承受雪崩和换向模式下的高能脉冲。这些器件非常适合高效快速开关应用。
商品特性
- 20V、65A，在VGS = 4.5V时，RDS(ON) = 5.4mΩ
- 改善了dv/dt能力
- 有绿色环保器件可供选择
- 适用于1.8V栅极驱动应用
应用领域
- 负载开关
- 负载点（POL）应用
- 开关模式电源（SMPS）二次侧同步整流（SR）
- 锂电池保护
