温馨提醒：图片仅供参考，商品以实物为准

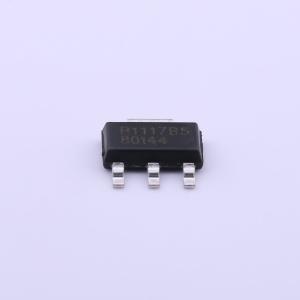

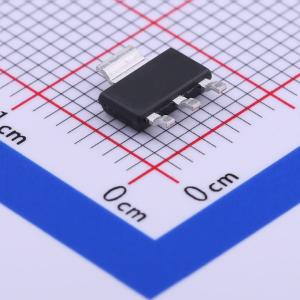

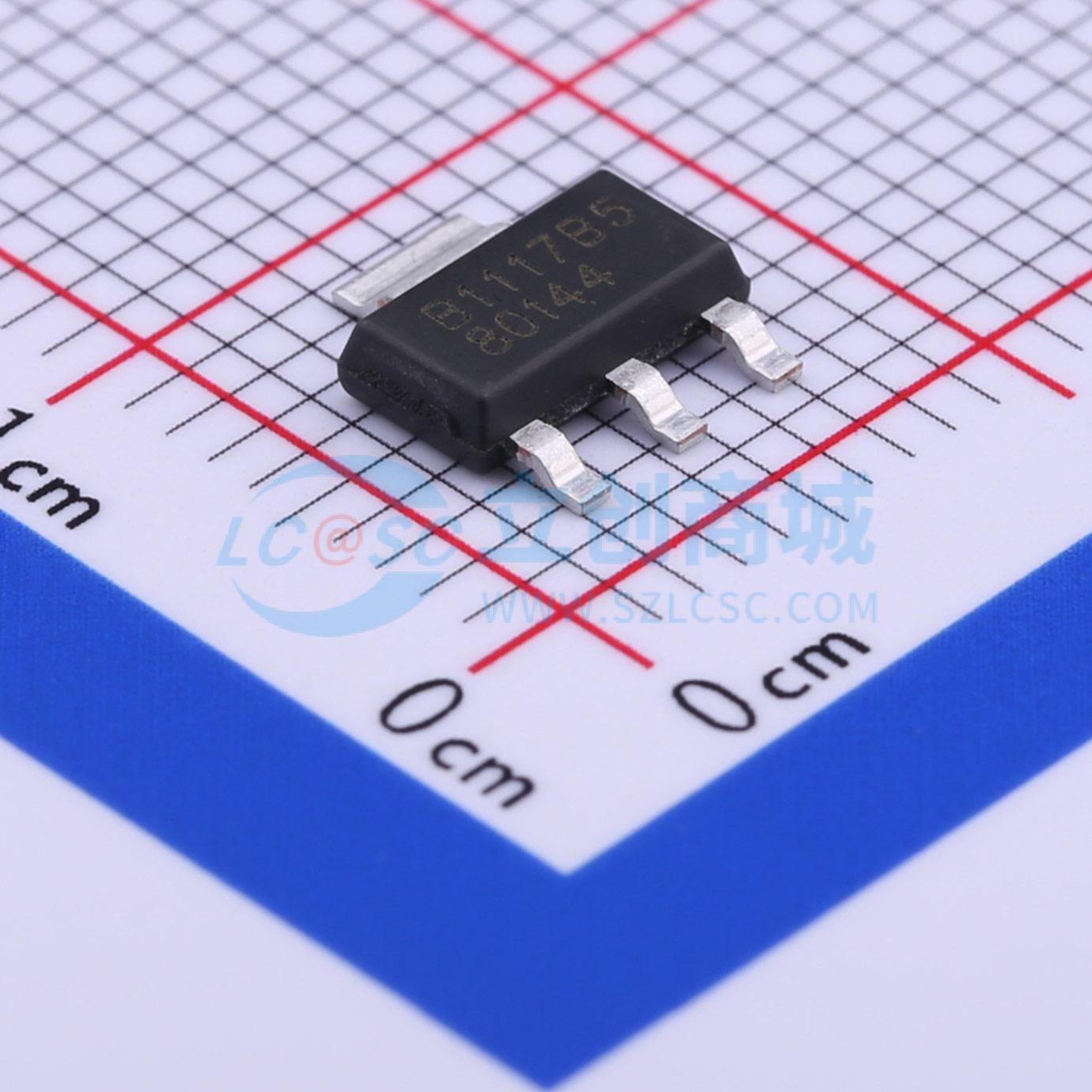

LB1117AADB330
输入15V 输出3.3V 1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- DIODES(美台)
- 商品型号
- LB1117AADB330
- 商品编号
- C388259
- 商品封装
- SOT-223-3L
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
- 立创商城设计参考
- LDO-(2)电源输入7V~20V-(3)输出1A以上方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 15V | |
| 输出电压 | 3.3V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 70dB@(120Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 1.4V@(0.8A) | |
| 静态电流(Iq) | - | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LB1117是一款低压差三端稳压器，具有低静态电流、低输入电压、低输出电压、低压差以及过热关断功能。LB1117的输出电压在出厂时已设定，并微调至±1%。使用10μF的铝电解电容器时，LB1117能保持稳定。该系列稳压器既可以提供独立的电源解决方案，也可以作为开关电源的后置稳压器。它们特别适用于需要低输入和低输出电压的应用场景。
商品特性
- 最小1.1A输出电流限制器
- 最大1.4V满载压差
- 三端可调或固定输出电压，可选1.5V、1.8V、2.5V、3.3V和5V
- 快速负载瞬态响应
- 内置过流保护
- 内置过热保护
- 良好的噪声抑制能力
- 使用10μF铝电解电容器时保持稳定
- 封装：SOT223 - 3L、SOT89 - 3L、TO252 - 3L，符合RoHS标准且无卤
应用领域
- 电脑主板应用
- 液晶电视/显示器
- 通信设备
