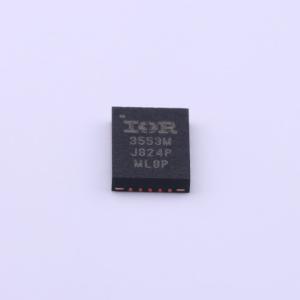

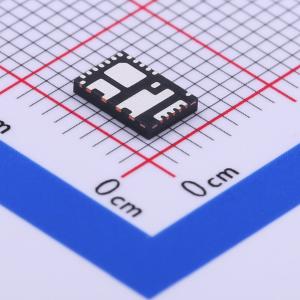

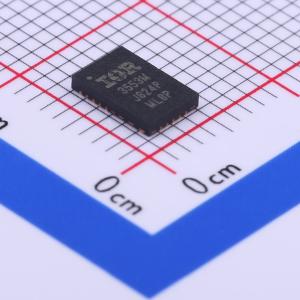

温馨提醒：图片仅供参考，商品以实物为准

IR3553MTRPBF

40A集成PowlRstage

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IR3553集成PowIRstage®是一款同步降压栅极驱动器，与一个控制MOSFET和一个集成肖特基二极管的同步MOSFET封装在一起。它在内部针对PCB布局、热传递和驱动器/MOSFET时序进行了优化。定制设计的栅极驱动器和MOSFET组合，可在先进CPU、GPU和DDR内存设计所需的较低输出电压下实现更高效率
品牌名称: Infineon(英飞凌)
商品型号: IR3553MTRPBF
商品编号: C386327
商品封装: QFN-25-EP(4x6)
包装方式: -
商品毛重: 0.121克(g)

商品参数

商品概述

IR3553集成PowIRstage®是一款同步降压栅极驱动器，与控制MOSFET和集成肖特基二极管的同步MOSFET共同封装。它在内部针对PCB布局、热传递和驱动器/MOSFET时序进行了优化。定制设计的栅极驱动器和MOSFET组合，可在前沿CPU、GPU和DDR内存设计所需的较低输出电压下实现更高效率。

高达1.0MHz的开关频率可实现高性能瞬态响应，在保持行业领先效率的同时，允许缩小输出电感以及输入和输出电容器的尺寸。IR3553卓越的效率使其尺寸最小、解决方案成本更低。IR3553的PCB占位面积与IR3550（60A）和IR3551（50A）兼容。

与同类最佳的基于控制器的电感DCR感测方法相比，集成电流感测放大器可实现卓越的电流感测精度和信噪比。

IR3553集成了Body - Braking®功能，可减少输出电容器。IR3553中的同步二极管仿真模式减轻了PWM控制器的零电流检测负担，并提高了系统轻载效率。

IR3553专门针对服务器应用中的CPU核心电源供电进行了优化。满足服务器市场严格要求的能力，也使IR3553非常适合为GPU和DDR内存设计以及其他大电流应用供电。

商品特性

在1.2V时峰值效率高达93.2%
集成驱动器、控制MOSFET、同步MOSFET和肖特基二极管
输入电压（VIN）工作范围高达15V
输出电压范围为0.25V至Vcc - 2.5V；若不使用内部电流感测放大器，则为0.25V至5.5V
输出电流能力为40A直流
工作频率高达1.0MHz
集成电流感测放大器
VCC欠压锁定
热标志
Body - Braking®负载瞬态支持
二极管仿真高效模式
与3.3V PWM逻辑兼容且VCC耐压
符合英特尔DrMOS V4.0标准
PCB占位面积与IR3550和IR3551兼容
高效双面散热
小型4mm x 6mm x 0.9mm PQFN封装
无铅、符合RoHS标准的封装

应用领域

CPU、GPU和DDR内存阵列的电压调节器
大电流、薄型DC - DC转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	负载类型	MOSFET
	灌电流(IOL)	200mA
	拉电流(IOH)	200mA
	工作电压	4.5V~15V

	属性	参数值
	特性	欠压保护(UVP)；过热保护(OPT)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	2.5V
	输入低电平(VIL)	800mV
	静态电流(Iq)	8mA
