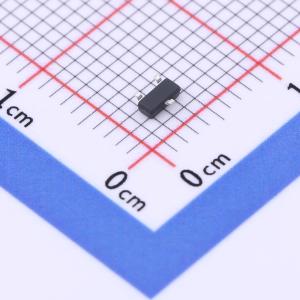

温馨提醒：图片仅供参考，商品以实物为准
VBZ2300
1个N沟道 耐压:20V 电流:6A
- 描述
- 台积电流片，长电科技封装；这是一款单N型场效应晶体管，适用于多种应用场景。采用Trench工艺制造；可用作开关电源的关键部件，驱动汽车电子系统中的各种负载，控制和驱动各种工业设备和机器人系统。SOT23；N—Channel沟道,20V；6A；RDS(ON)=26.5mΩ@VGS=4.5V,VGS=12V；Vth=0.45~1V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- VBZ2300
- 商品编号
- C3040190
- 商品封装
- SOT-23(TO-236)
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 26.5mΩ@4.5V | |
| 耗散功率(Pd) | 2.1W | |
| 阈值电压(Vgs(th)) | 1V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 8.8nC@4.5V | |
| 输入电容(Ciss) | 865pF | |
| 反向传输电容(Crss) | 55pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 105pF |
商品概述
- 沟槽功率中压MOSFET技术-电压控制小信号开关-低输入电容-快速开关速度-低输入/输出泄漏
商品特性
- 漏源电压（VDS）60V
- 漏极电流（ID）300mA
- 导通电阻RDS(ON)（VGS = 10 V时）<2.5欧姆
- 导通电阻RDS(ON)（VGS = 4.5 V时）< 3.0欧姆
- 静电放电（ESD）防护高达2.0KV（人体模型HBM）
应用领域
- 电池供电系统-固态继电器-直接逻辑电平接口:TTL/CMOS
