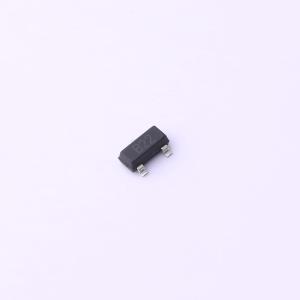

温馨提醒：图片仅供参考，商品以实物为准
VBZ2301
P沟道,电流:-4A,耐压:-20V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 台积电流片，长电科技封装；是一款单P型场效应管，采用Trench工艺制造，适用于多种电源和功率控制应用，包括但不限于便携式电子设备、电源管理、电池充放电控制和LED照明等领域的模块设计。SOT23；P—Channel沟道,-20V；-4A；RDS(ON)=60mΩ@VGS=4.5V,VGS=±12V；Vth=-0.5~-1.5V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- VBZ2301
- 商品编号
- C3040197
- 商品封装
- SOT-23(TO-236)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 60mΩ@4.5V；85mΩ@2.5V | |
| 耗散功率(Pd) | 3W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 5nC@4.5V | |
| 输入电容(Ciss) | 340pF | |
| 反向传输电容(Crss) | 55pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 80pF |
商品概述
- 沟槽功率中压MOSFET技术-电压控制小信号开关-低输入电容-快速开关速度-低输入/输出泄漏电流
商品特性
- 符合 IEC 61249-2-21 定义的无卤要求
- 沟槽功率 MOSFET
- 100% 进行 Rg 和 UIS 测试
- 符合 RoHS 指令 2002/95/EC
应用领域
- 电池供电系统-固态继电器-直接逻辑电平接口:TTL/CMOS
